Ador Rotary - Druckvorgang starten

Beschreibung

Dieser Artikel führt Sie durch die Schritte, um einen Druckauftrag nach der Hardware-Installation zu starten.

Wenn Sie nach Informationen zum Gravieren mit der Rotationsachse suchen, finden Sie diese unter dem folgenden Link.
Ador Rotary - Graviervorgang starten

Schritt 1

Bitte stellen Sie sicher, dass Sie die folgenden Software- und Firmware-Versionen verwenden, um die Rotationsfunktion von Ador nutzen zu können.

Beam Studio Version 2.3.8 oder neuer (Anleitung)	Firmware-Version 5.3.3 oder neuer (Anleitung)

Schritt 2

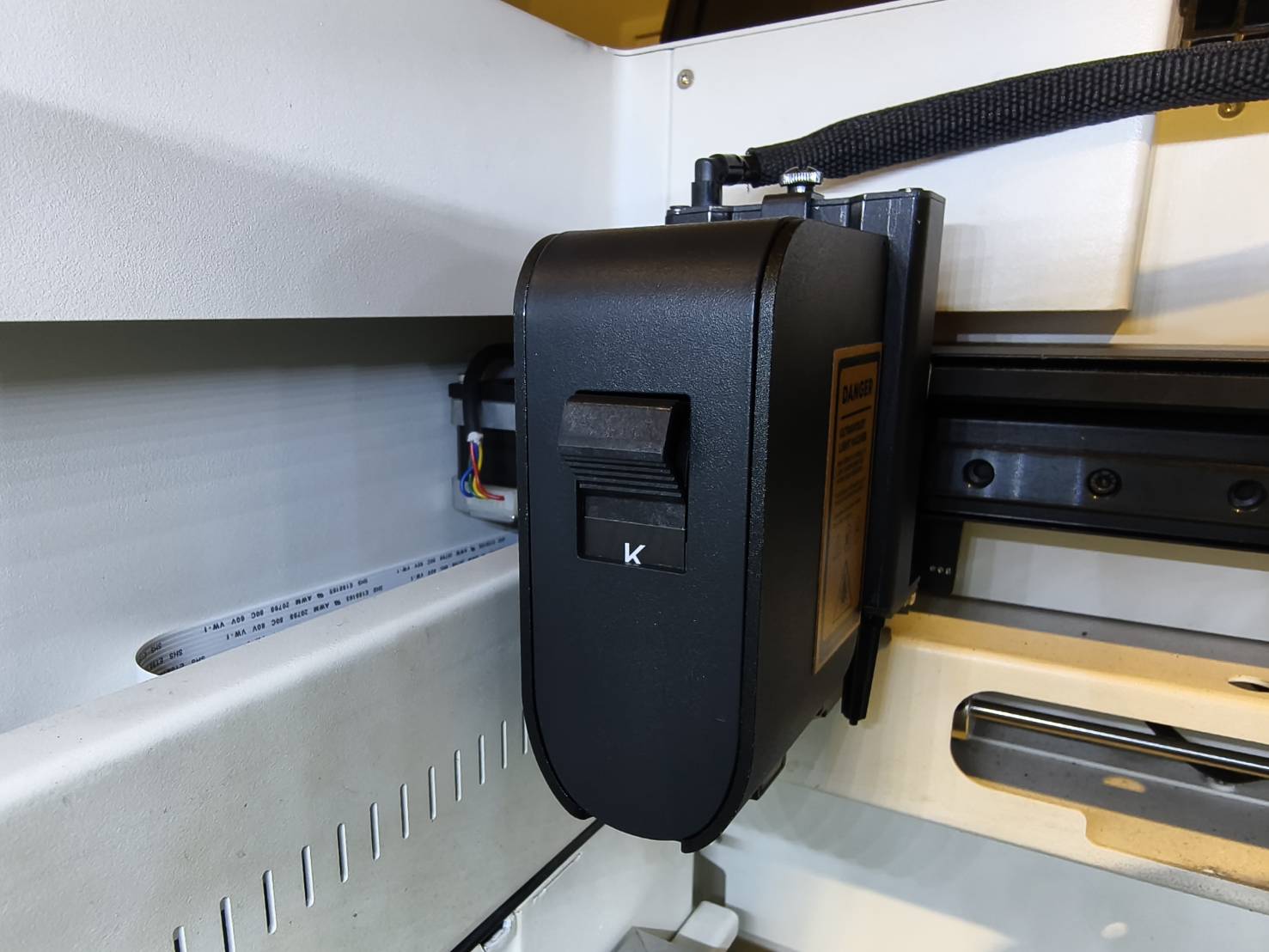

Schalten Sie das Gerät ein und installieren Sie das Modul.
In der untenstehenden Tabelle finden Sie Links zu den Installationsanleitungen für die Module.

Druckmodul

Schritt 3

Platzieren Sie Ihr Objekt auf den Rollen.
Der verfügbare Größenbereich für das Objekt liegt zwischen 3 mm und 140 mm.
Für Objekte zwischen 3 mm und 5 mm ist die Autofokus-Funktion nicht verfügbar, daher ist eine manuelle Fokussierung erforderlich.

Hier sehen Sie eine Demonstration, wie Sie die Rollen der Rotationsachse einstellen können.
(Halten Sie einfach die Taste auf der rechten Seite gedrückt und die Rollen können frei bewegt werden)

Je nach Form der Objekte finden Sie in den folgenden Anleitungen Informationen zur korrekten Platzierung Ihres Objekts: Zylindrische Objekte, Konische Objekte, Kelche

Zylindrische Objekte

Konische Objekte

Bevor Sie das Objekt platzieren, müssen Sie die Stütze verwenden. Bitte stellen Sie sicher, dass die Räder auf der Stütze zu Ihrem Objekt passen.

Hinweis: Die Wasserwaagen-App auf Smartphones kann auch als alternatives Werkzeug verwendet werden.

Kelche

Bevor Sie das Objekt platzieren, müssen Sie die Stütze verwenden. Bitte stellen Sie sicher, dass die Räder auf der Stütze zu Ihrem Objekt passen.

Schritt 4

Führen Sie die automatische Fokussierung durch.

Druckmodul

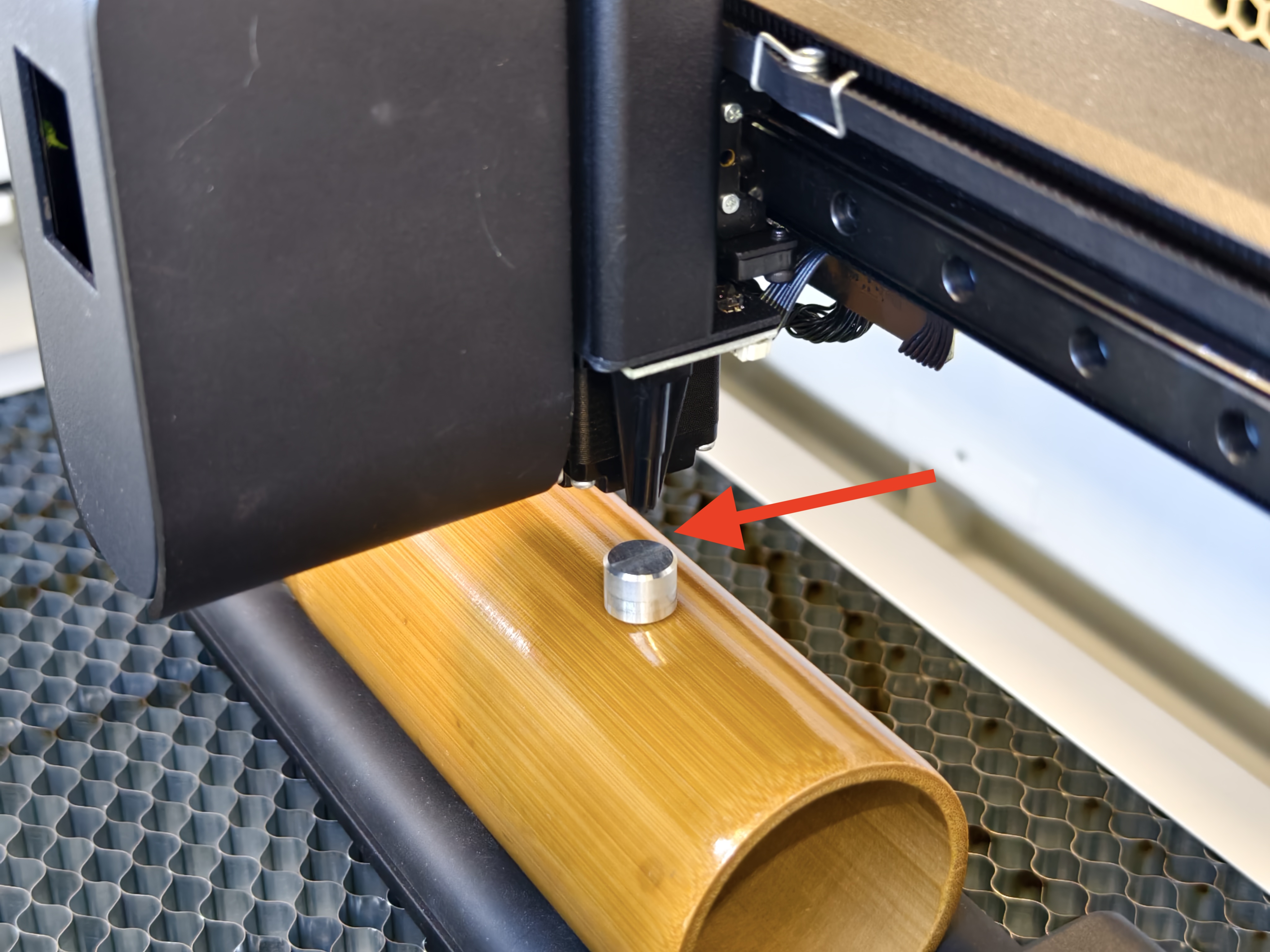

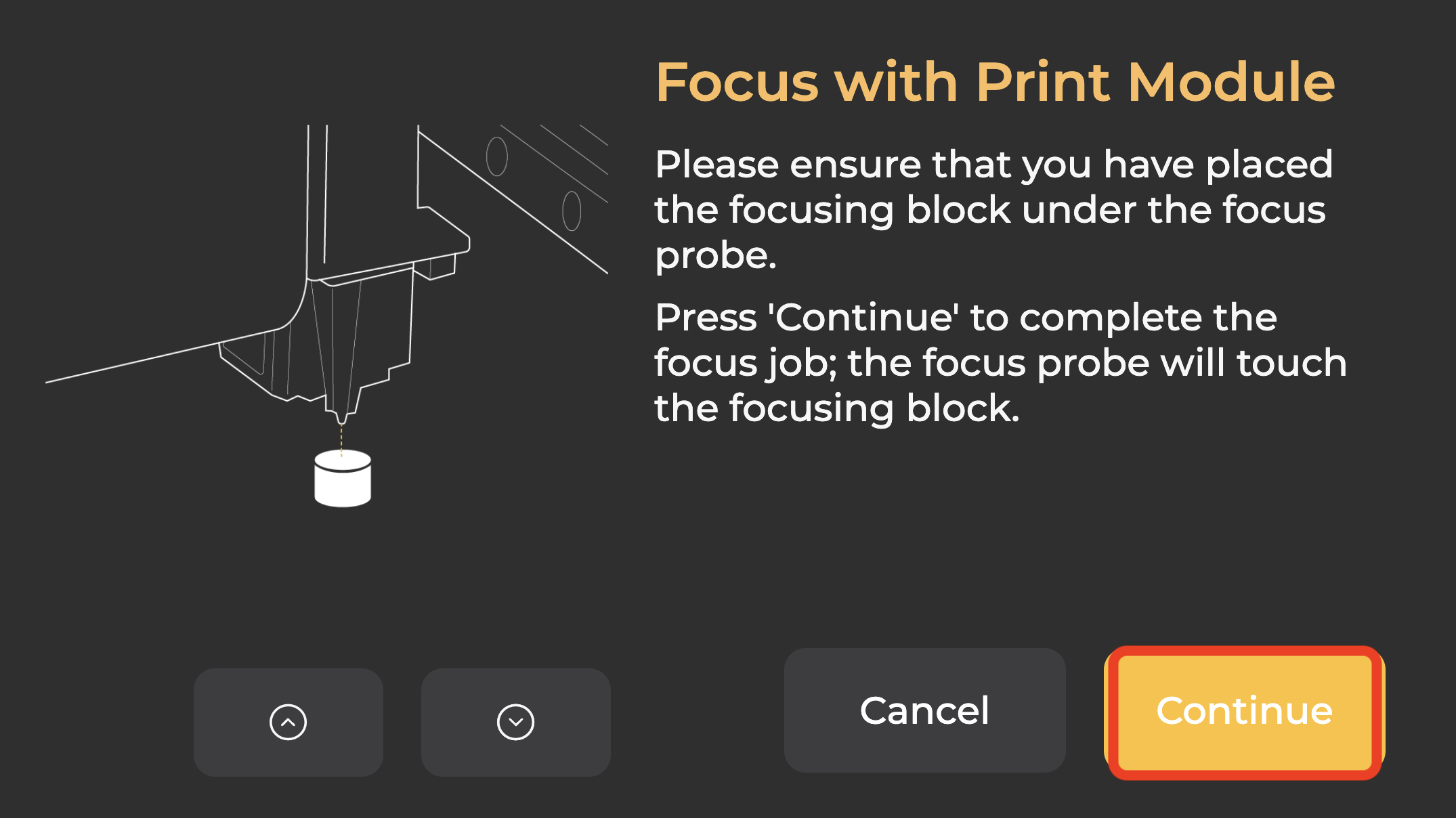

Heben Sie das Modul bis zur Oberseite oder über Ihr Objekt an. Platzieren oder halten Sie den Fokusblock auf der höchsten Oberfläche Ihres Objekts. Bewegen Sie die Sonde über den Fokusblock und senken Sie das Modul ab, um sicherzustellen, dass es mit dem Block ausgerichtet ist. Drücken Sie die Taste zweimal oder verwenden Sie das Bedienfeld, um die Autofokus-Funktion zu aktivieren. Auf dem Bildschirm wird eine Erinnerungsbenachrichtigung angezeigt; bitte setzen Sie den Vorgang fort.

Schritt 5

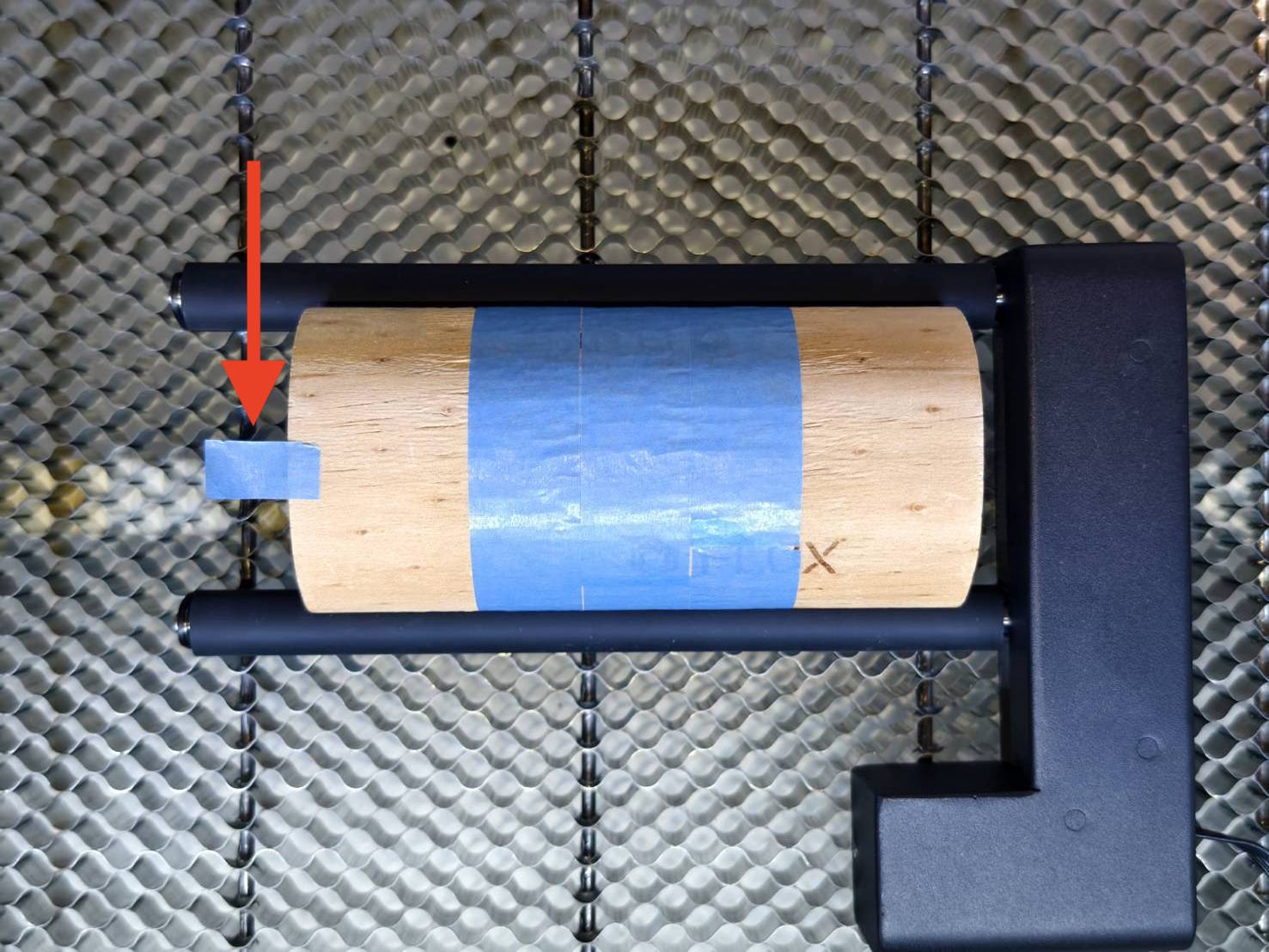

Kleben Sie ein Stück Klebeband in die Mitte Ihres Objekts.
Dies ist hilfreich, um die Mitte des Objekts zu finden, wenn Sie die Kameravorschau und die Software verwenden.

Schritt 6

Starten Sie Beam Studio und laden Sie Ihre Datei oder Ihr Bild. Stellen Sie den Arbeitsbereich auf Ador ein und aktivieren Sie die Rotationsfunktion.

Schritt 7

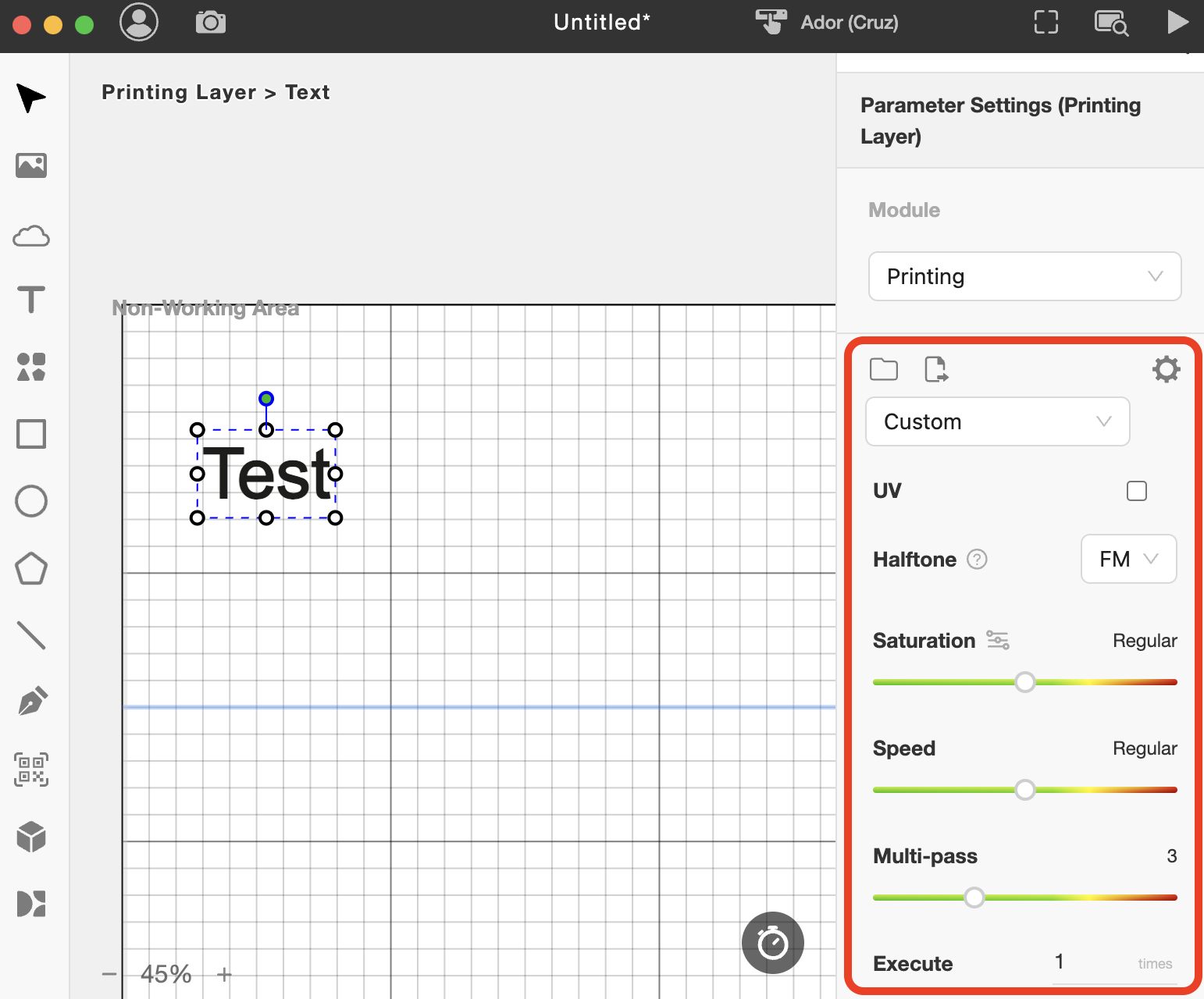

Stellen Sie die Parameter des Auftrags entsprechend Ihres Materials und Ihres Moduls ein.
In meinem Beispiel wird der Text einfarbig in Schwarz sein, Farbcode #000000.

• Wählen Sie die Datei aus und geben Sie die Objekteinstellungen ein.

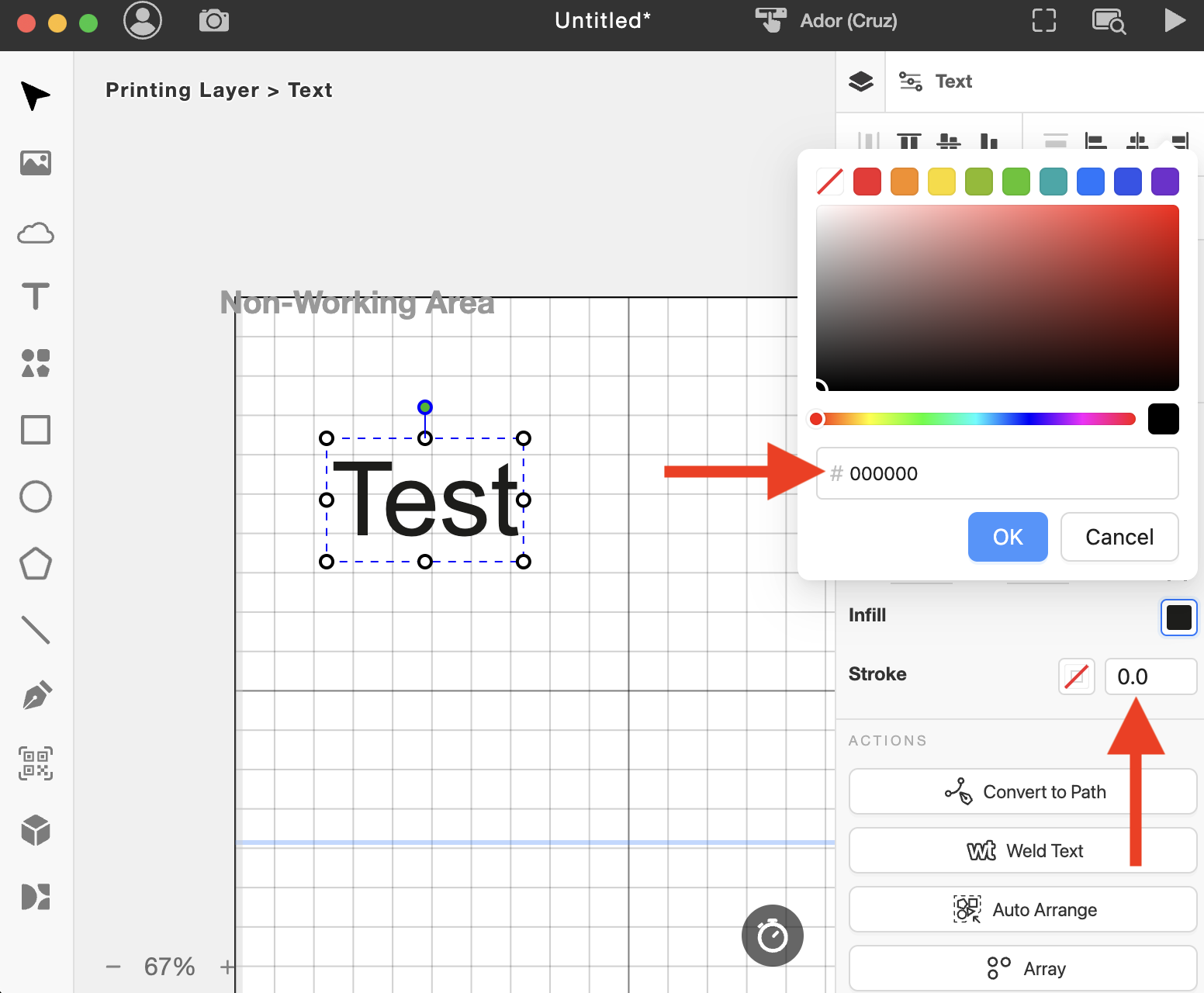

• Setzen Sie den Text auf Schwarz, Farbcode #000000, ohne Kontur.

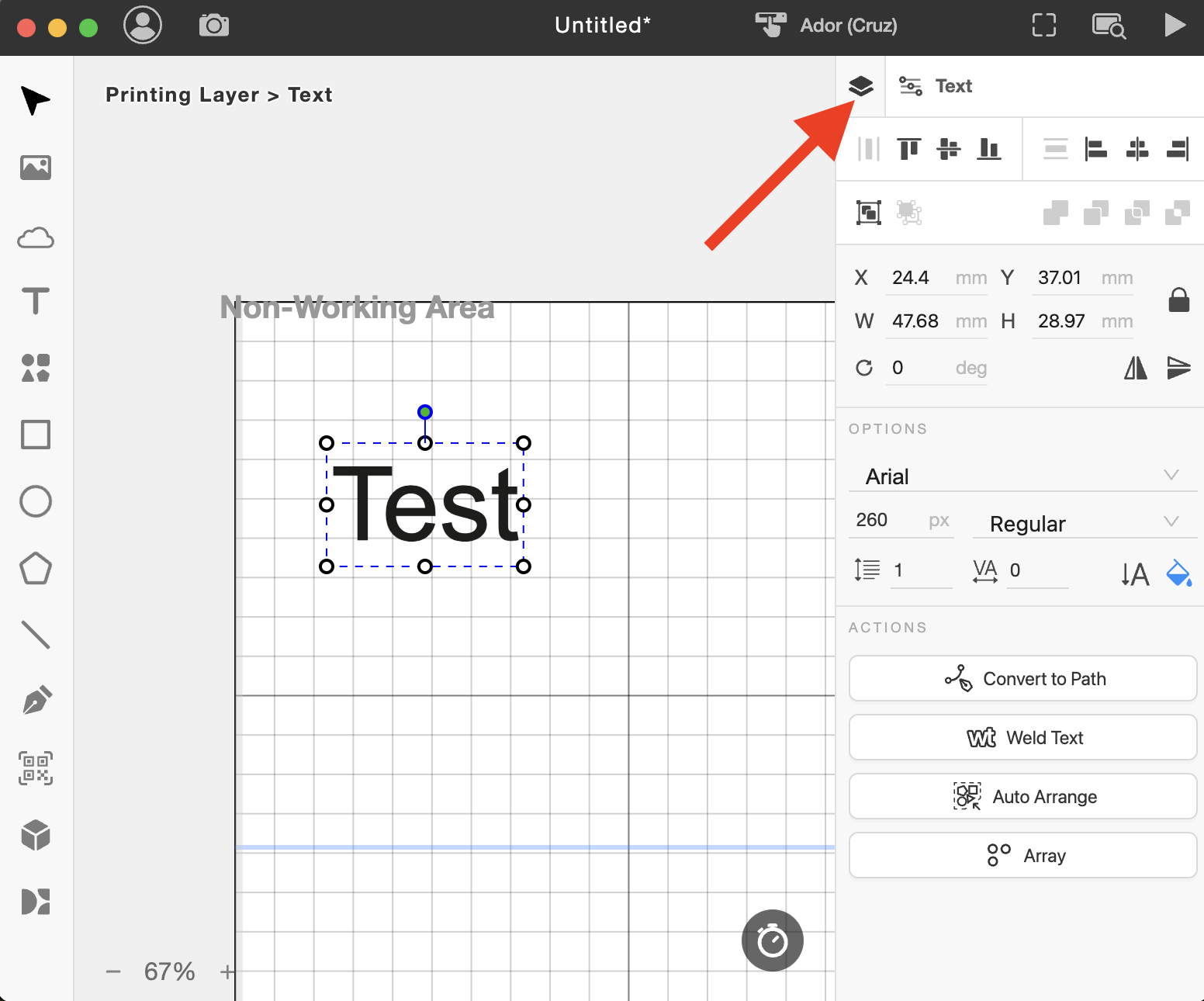

• Kehren Sie zu den Ebeneneinstellungen zurück.

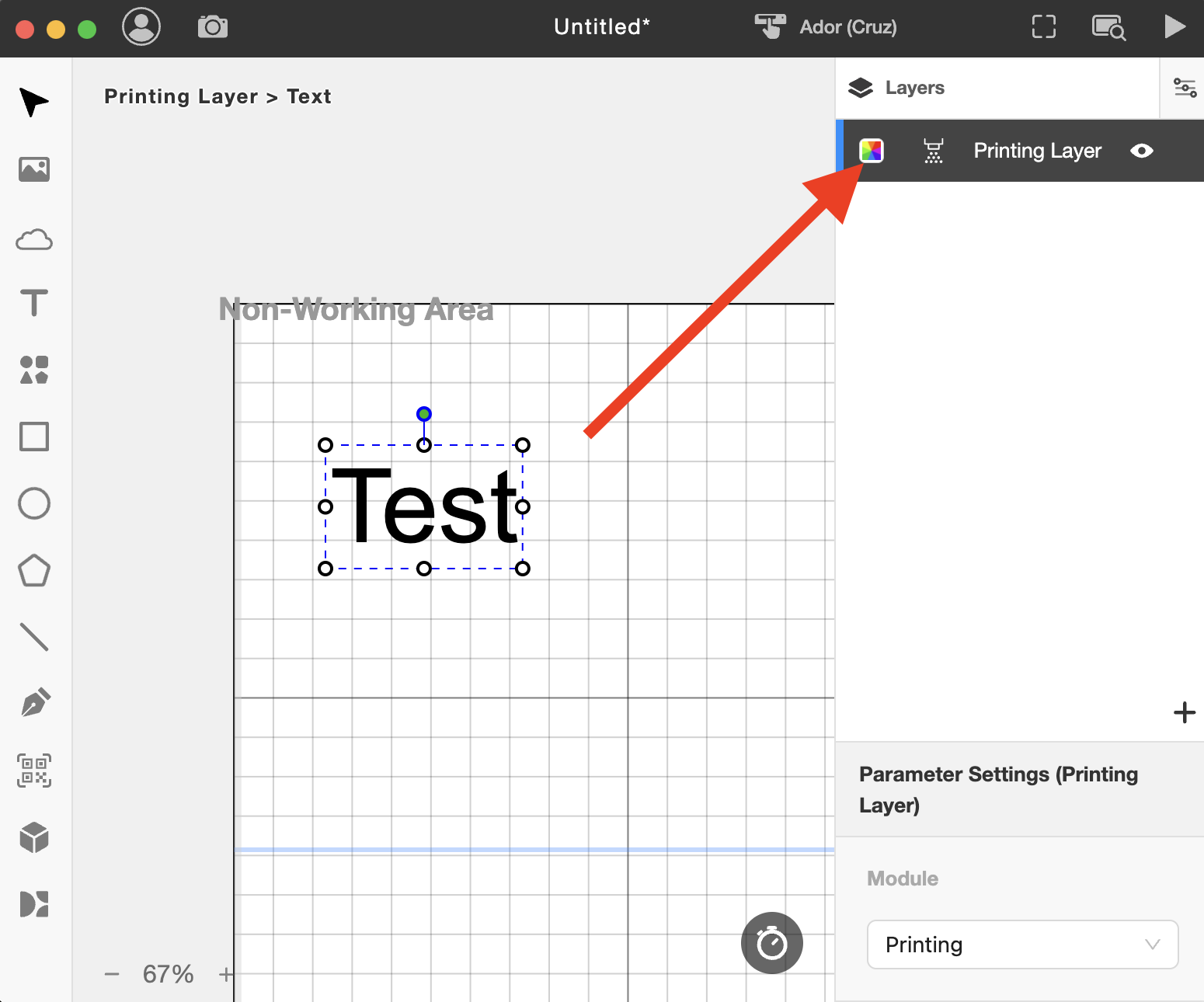

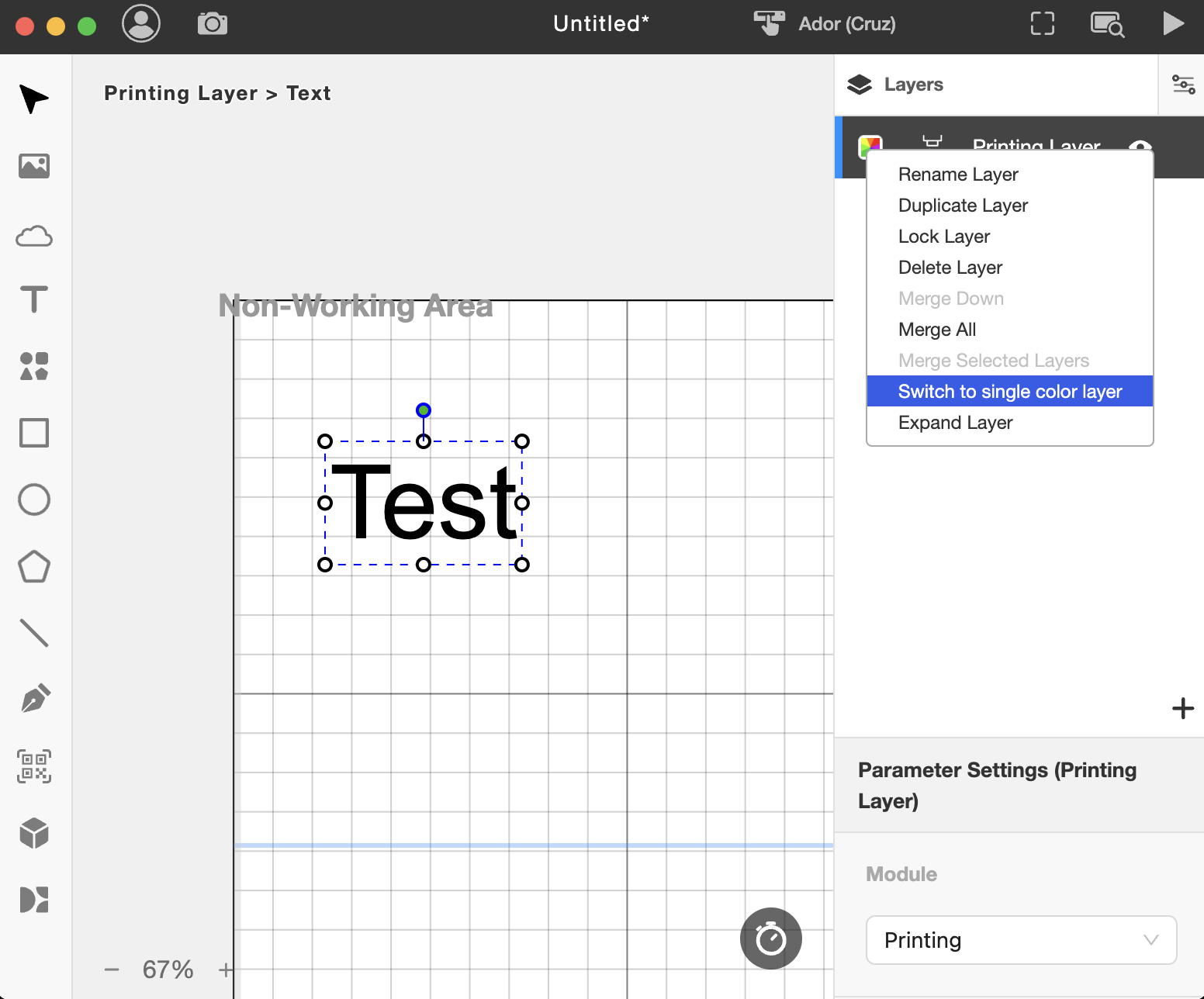

• Klicken Sie mit der rechten Maustaste auf das Farbsymbol, um die Einstellungen in den Einfarbmodus zu ändern.

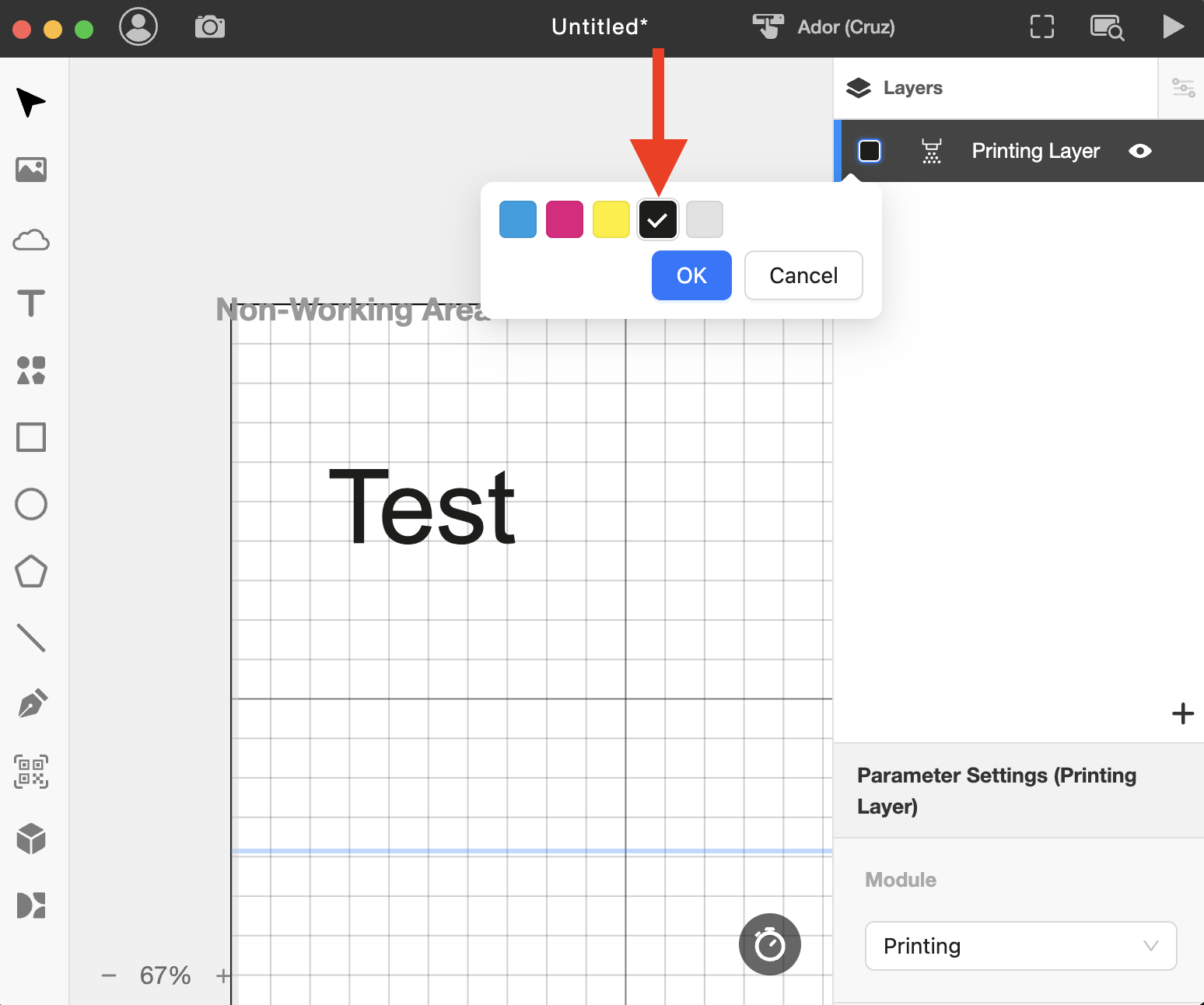

• Wählen Sie die Farbe Schwarz, um diese Ebene schwarz zu färben.

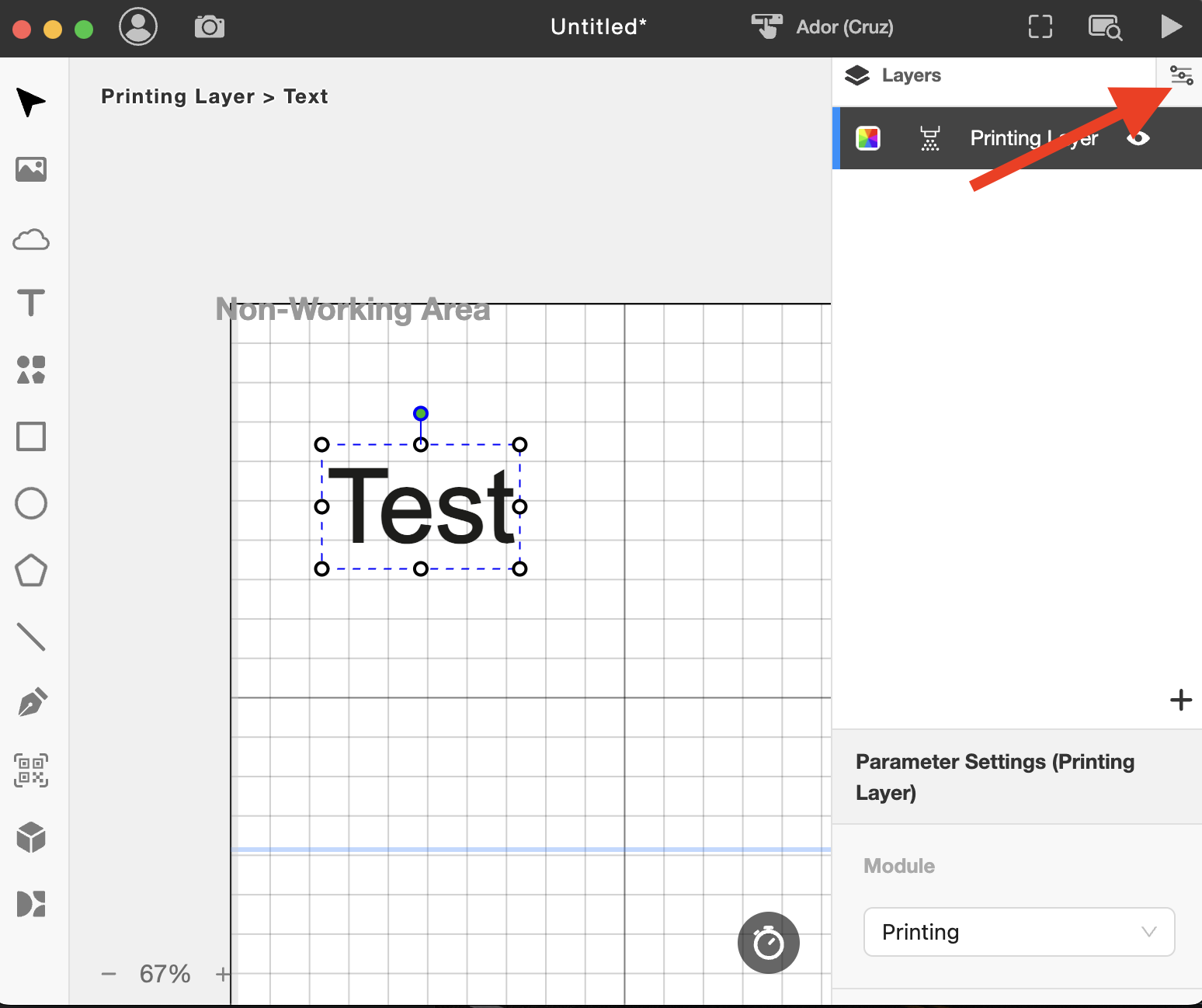

• Verwenden Sie die Standardparameter oder passen Sie sie an.


Schritt 8

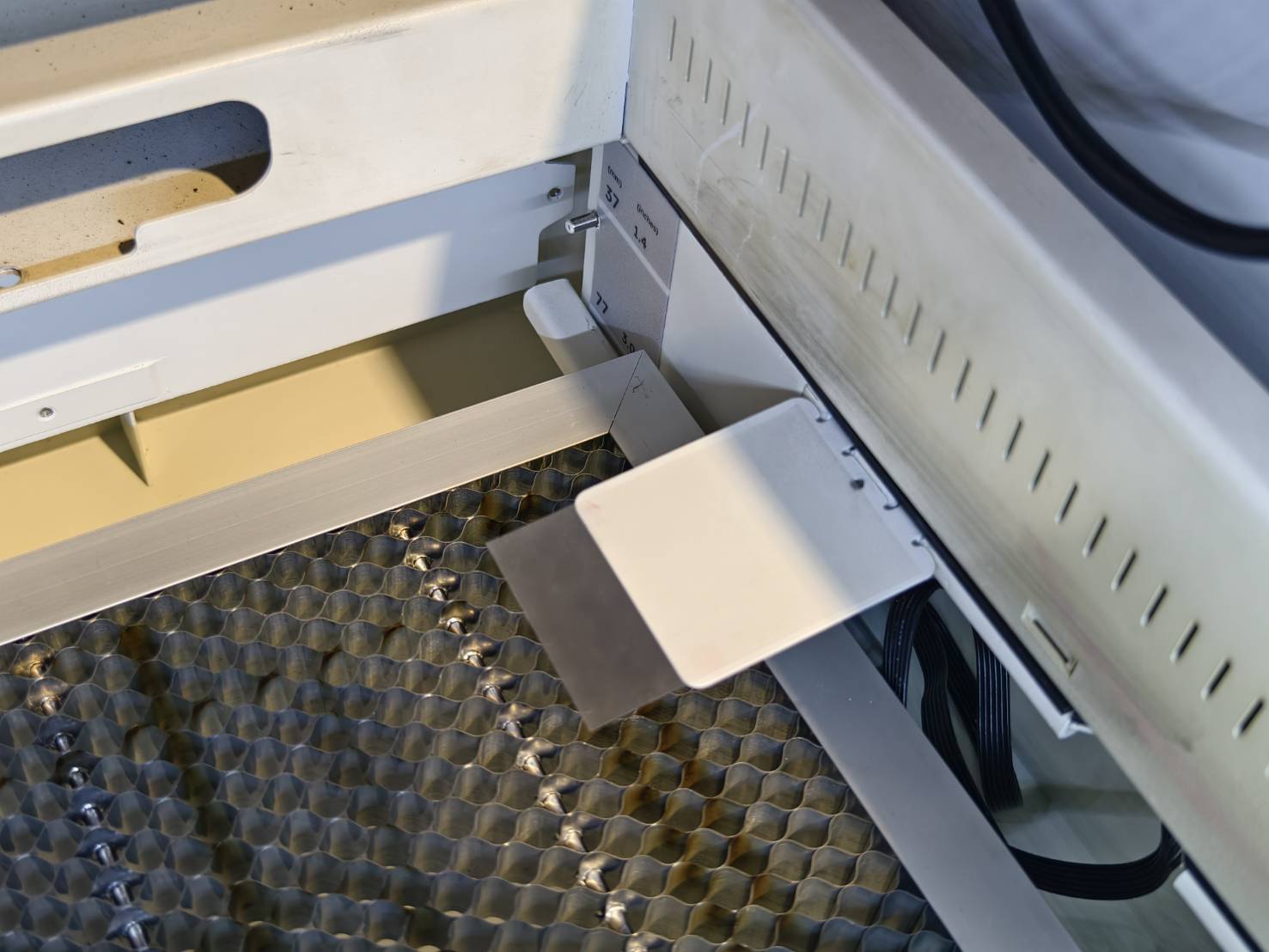

Überprüfen Sie, ob die Vorsprühplatte installiert werden muss oder nicht.

• Wenn sich Ihre Wabe in der obersten Schicht von 37mm / 1,4 Zoll befindet, muss die Vorsprühplatte nicht installiert werden. Platzieren Sie den Grundierungsaufkleber direkt um die beiden Öffnungen herum.



• Wenn sich Ihre Wabe in einer anderen Schicht unterhalb von 37mm / 1,4 Zoll befindet,setzen Sie die Vorsprühplatte auf der rechten Seite des Arbeitsbereichs ein und platzieren Sie den Grundierungsaufkleber auf der Platte.


Schritt 9

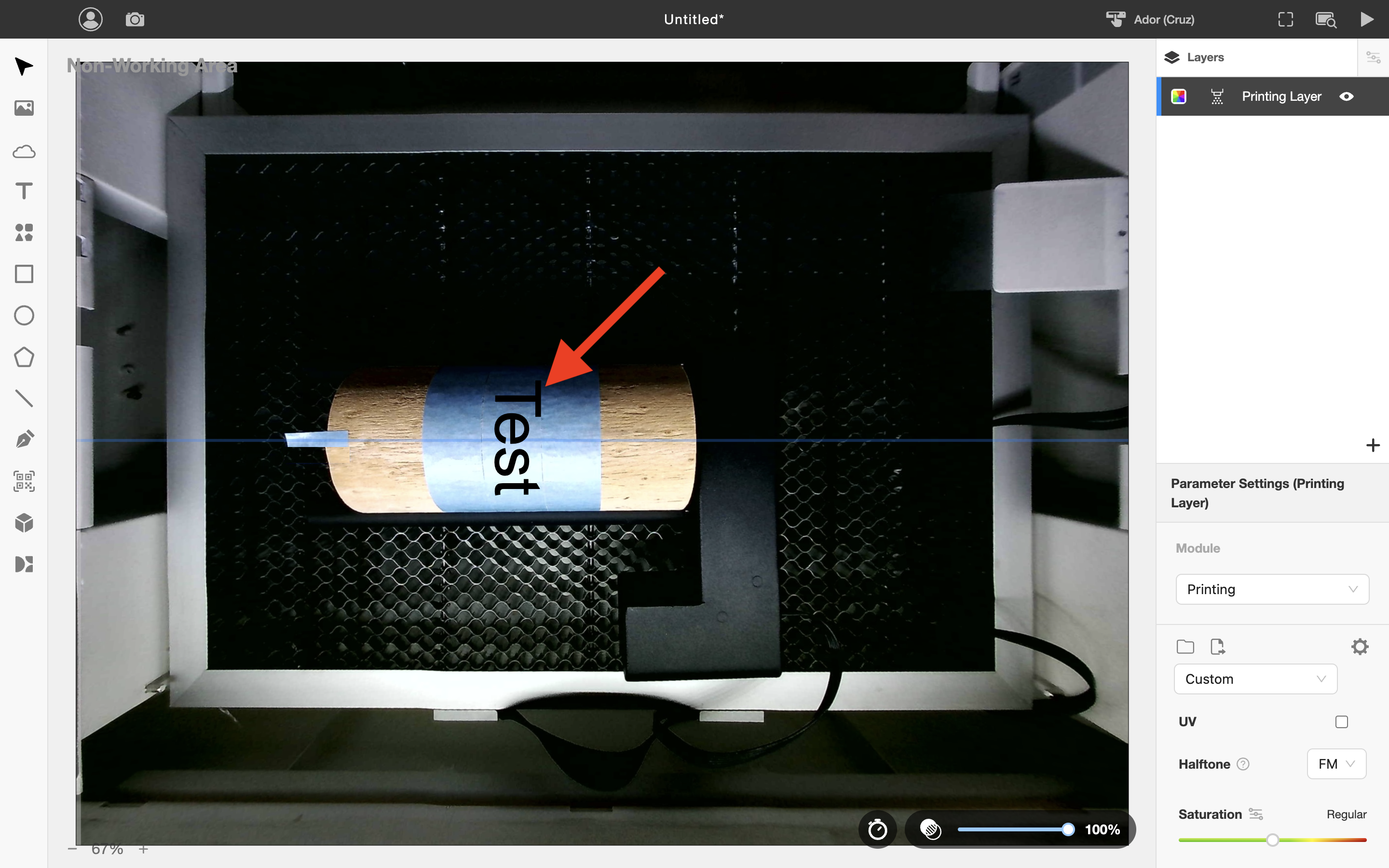

Machen Sie ein Foto und platzieren Sie den Text oder das Design auf Ihrem Druckobjekt.

• Schließen Sie die Tür und führen Sie eine Kameraansicht durch, um ein Foto aufzunehmen.


• Platzieren Sie nach der Aufnahme des Fotos Ihr Bild auf dem Objekt und drehen Sie es gegebenenfalls.

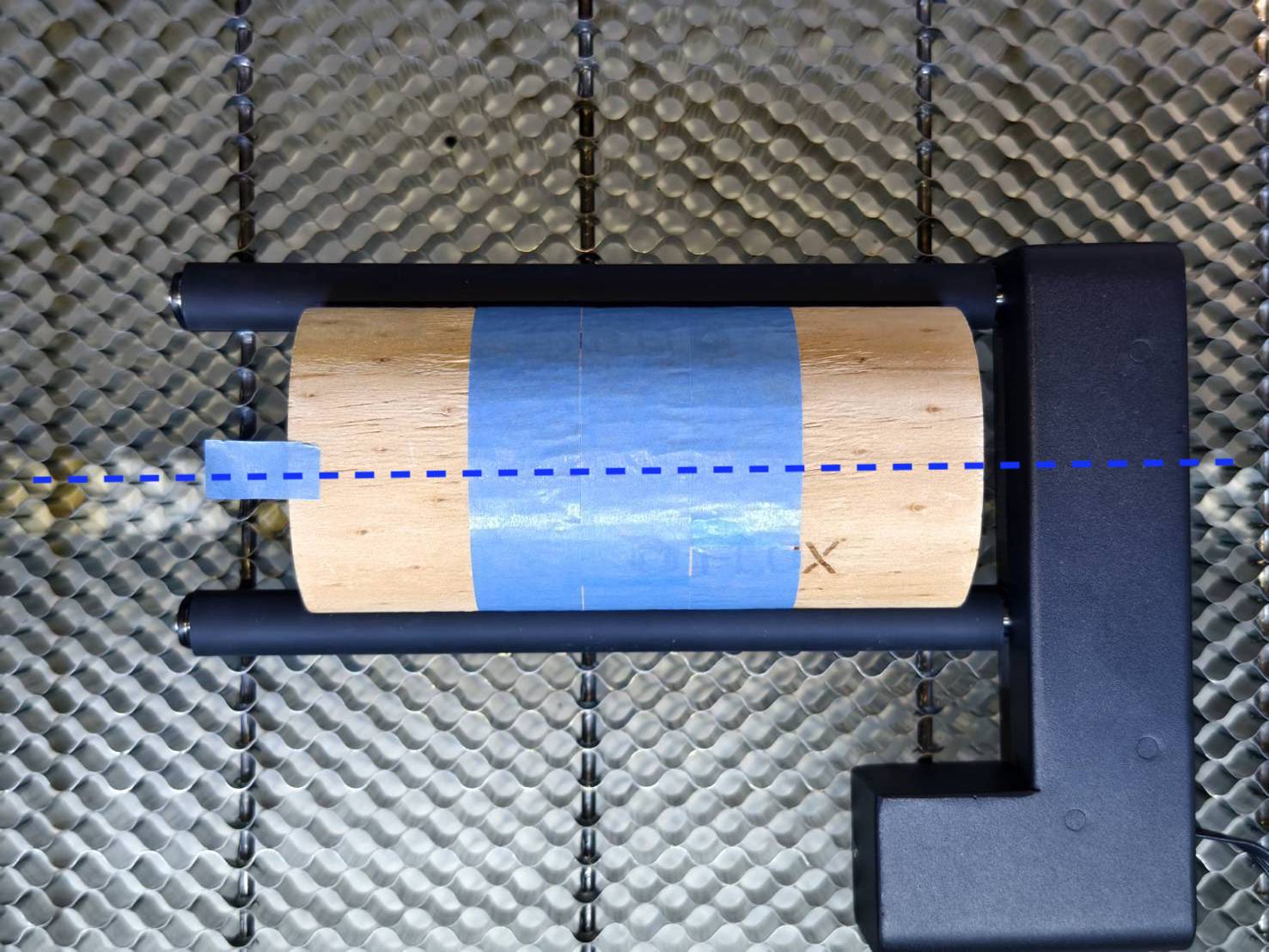

• Ziehen Sie die blaue Linie in der Mitte Ihres Objekts, um den Mittelpunkt festzulegen.


(Im Ador Rotary-Modus verschwindet das Vorsprüh-Symbol in der Software, da der Vorsprühbereich automatisch auf die Platte um die beiden Öffnungen herum eingestellt wird.)

Schritt 10

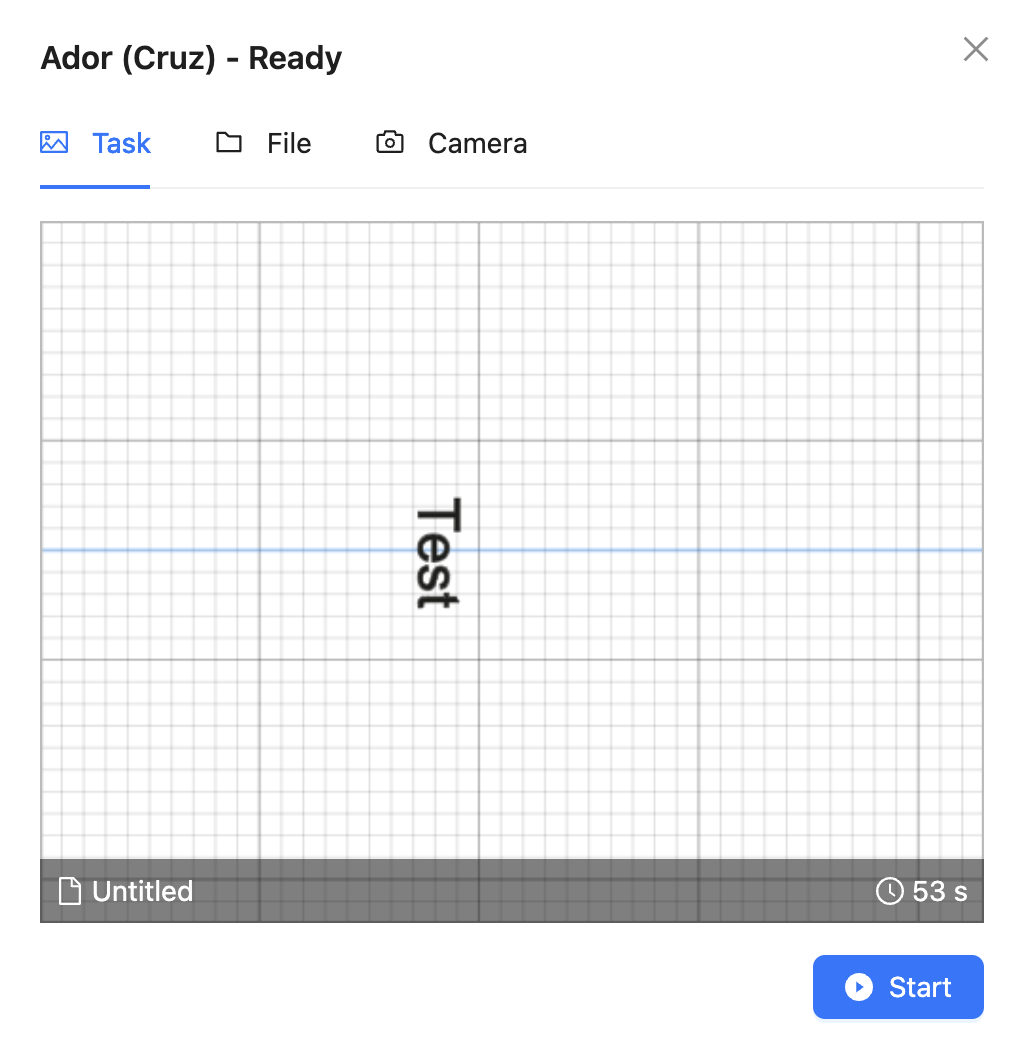

Starten Sie den Auftrag.

Schritt 11

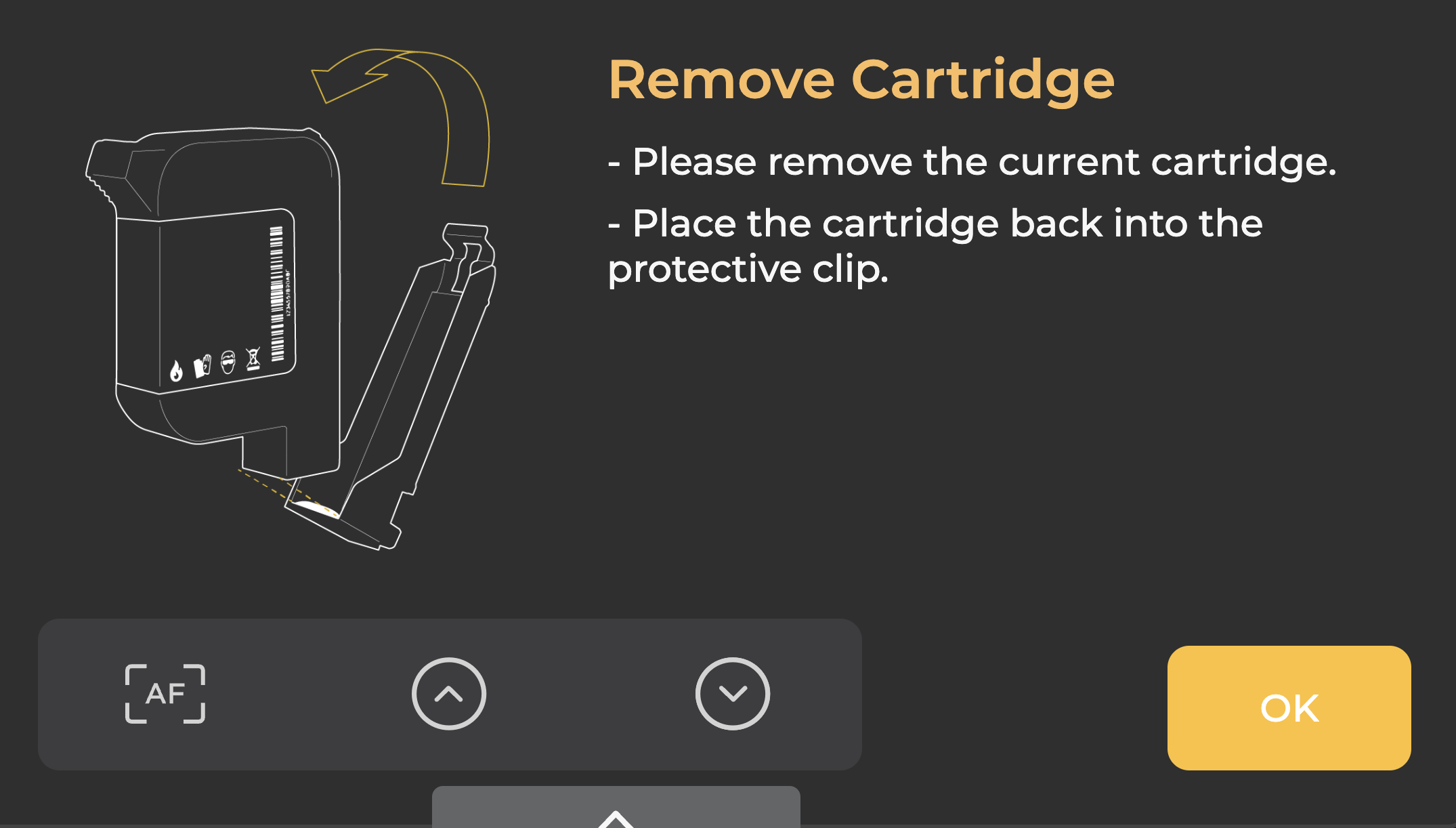

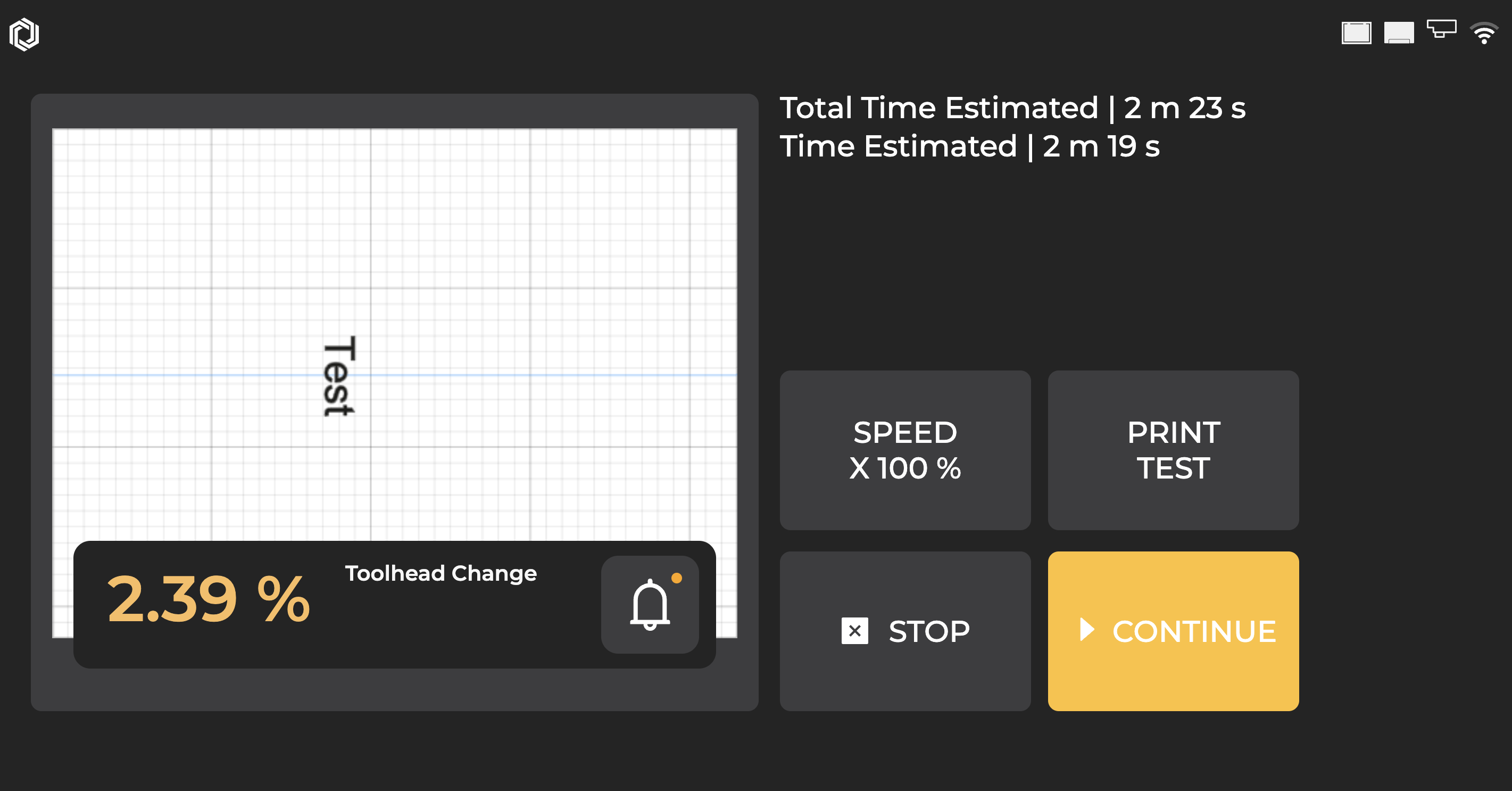

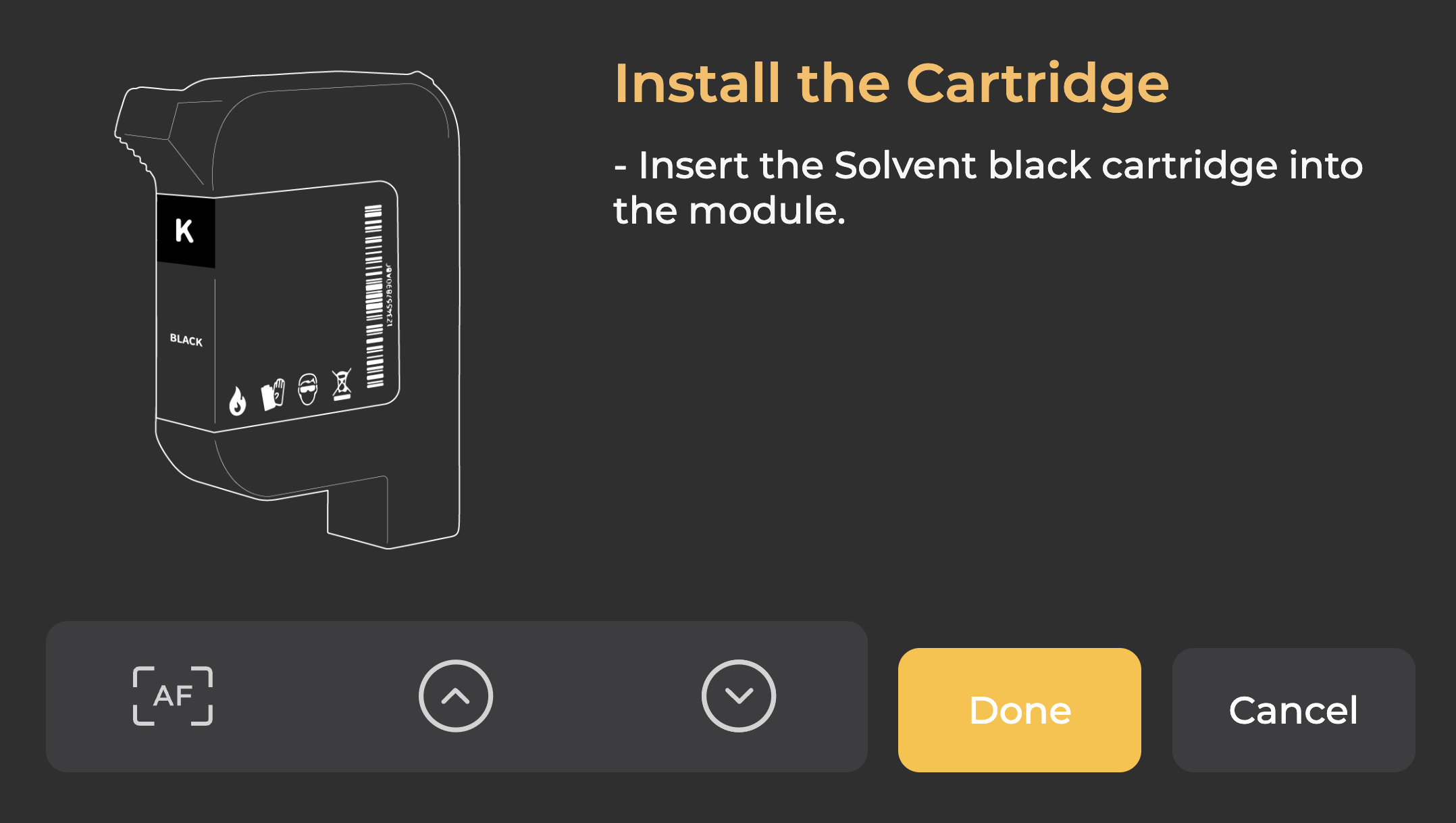

Nachdem Sie den Auftrag gestartet haben, werden Sie mehrmals aufgefordert, die Farbkartusche zu wechseln, bis der Auftrag abgeschlossen ist. Bitte folgen Sie den Anweisungen auf dem Touchscreen des Geräts.

Schritt 12

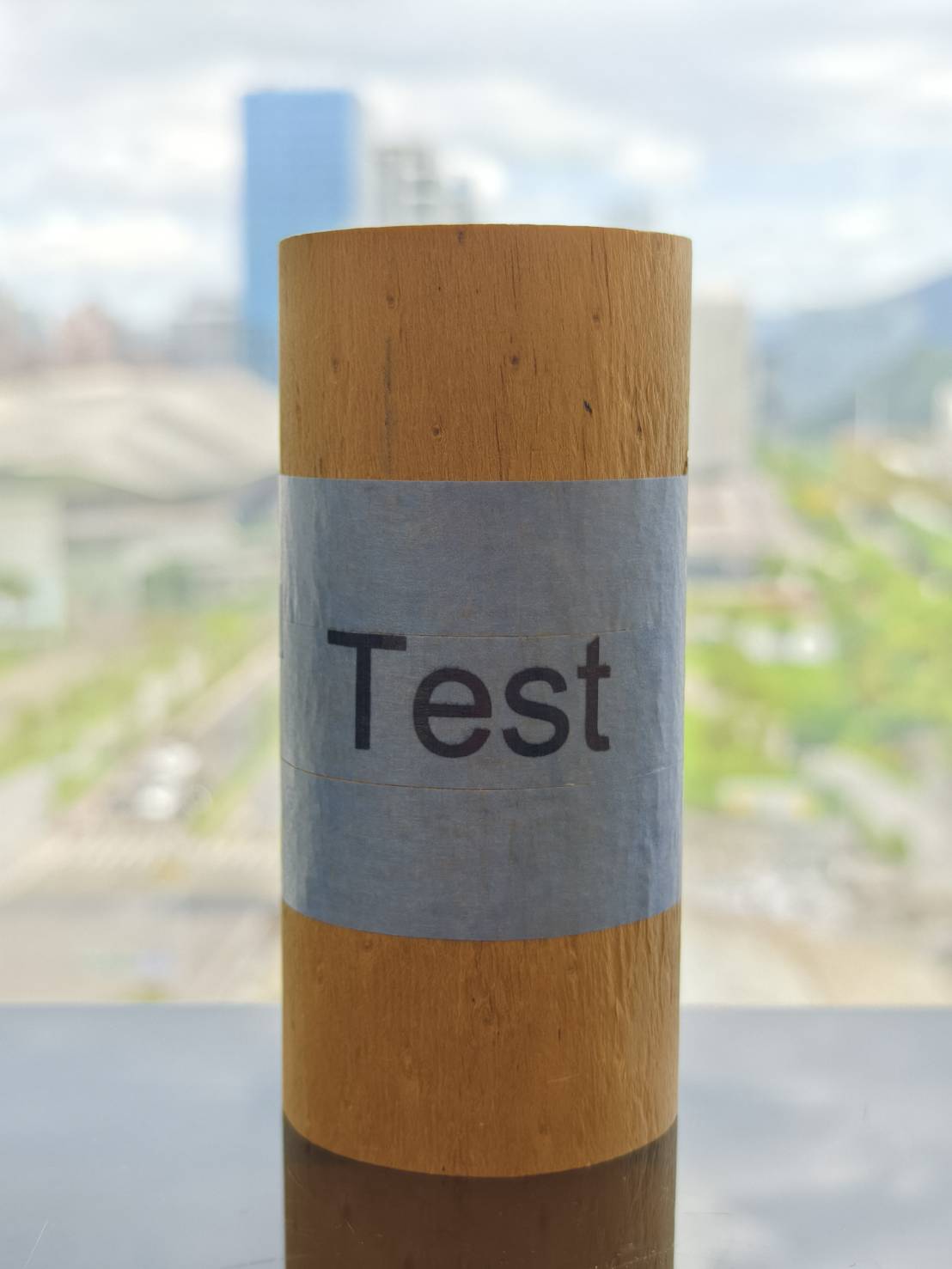

Überprüfen Sie das Ergebnis.

#Ende
