Ador Rotary - Beginnen met printen

Beschrijving

Dit artikel begeleidt u bij het starten van een printtaak na de hardware-installatie.

Als u op zoek bent naar informatie over graveren met de rotary module, raadpleeg dan de onderstaande link.
Ador Rotary - Beginnen met graveren

Stap 1

Zorg ervoor dat u de volgende software- en firmware-versies heeft om de rotary functie van Ador te gebruiken.

Beam Studio versie 2.3.8 of hoger (Handleiding)	Firmwareversie 5.3.3 of hoger (Handleiding)

Stap 2

Zet de machine aan en installeer de module.
Raadpleeg de links in de onderstaande tabel voor de installatiehandleidingen van de modules.

Printmodule

Stap 3

Plaats uw object op de rollers.
Het toegestane formaatbereik voor het object is 3mm - 140mm.
Voor objecten van 3mm - 5mm is de autofocus functie niet beschikbaar, dus handmatige focus is vereist.

Hier ziet u een demonstratie van hoe u de rollers van de rotary module kunt verstellen.
(Houd simpelweg de knop aan de rechterkant ingedrukt en de rollers kunnen vrij worden bewogen)

Afhankelijk van de vorm van de objecten, raadpleeg de onderstaande handleidingen voor het correct plaatsen van uw object: Cilindrische objecten, Kegelvormige objecten, Bekers

Cilindrische objecten

Kegelvormige objecten

Voordat u het object plaatst, moet u de ondersteuning gebruiken. Zorg ervoor dat de wielen op de ondersteuning geschikt zijn voor uw object.

Opmerking: De Bubble Level App op smartphones kan ook een alternatief hulpmiddel zijn.

Bekers

Voordat u het object plaatst, moet u de ondersteuning gebruiken. Zorg ervoor dat de wielen op de ondersteuning geschikt zijn voor uw object.

Stap 4

Voer autofocus uit.

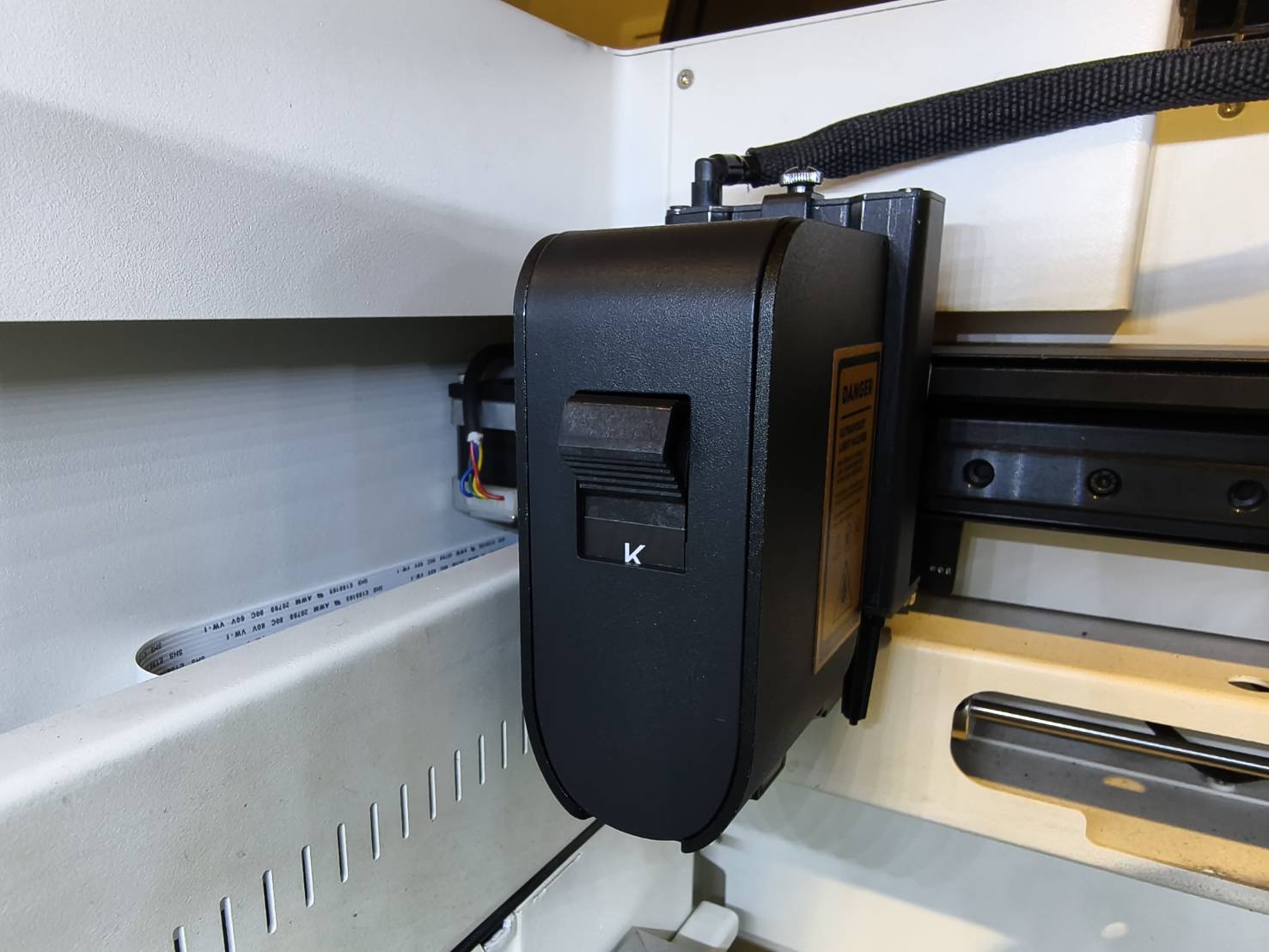

Printmodule

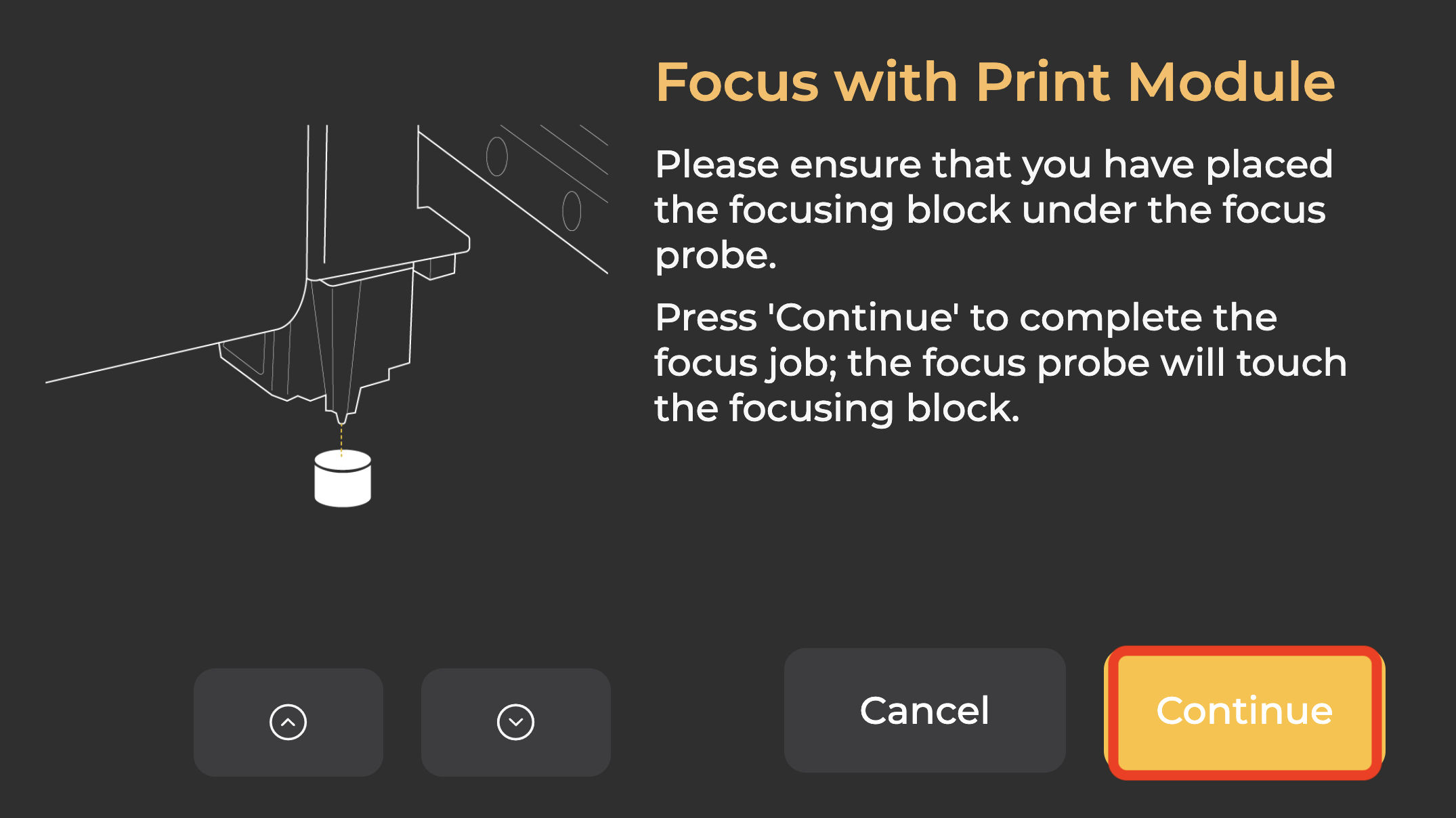

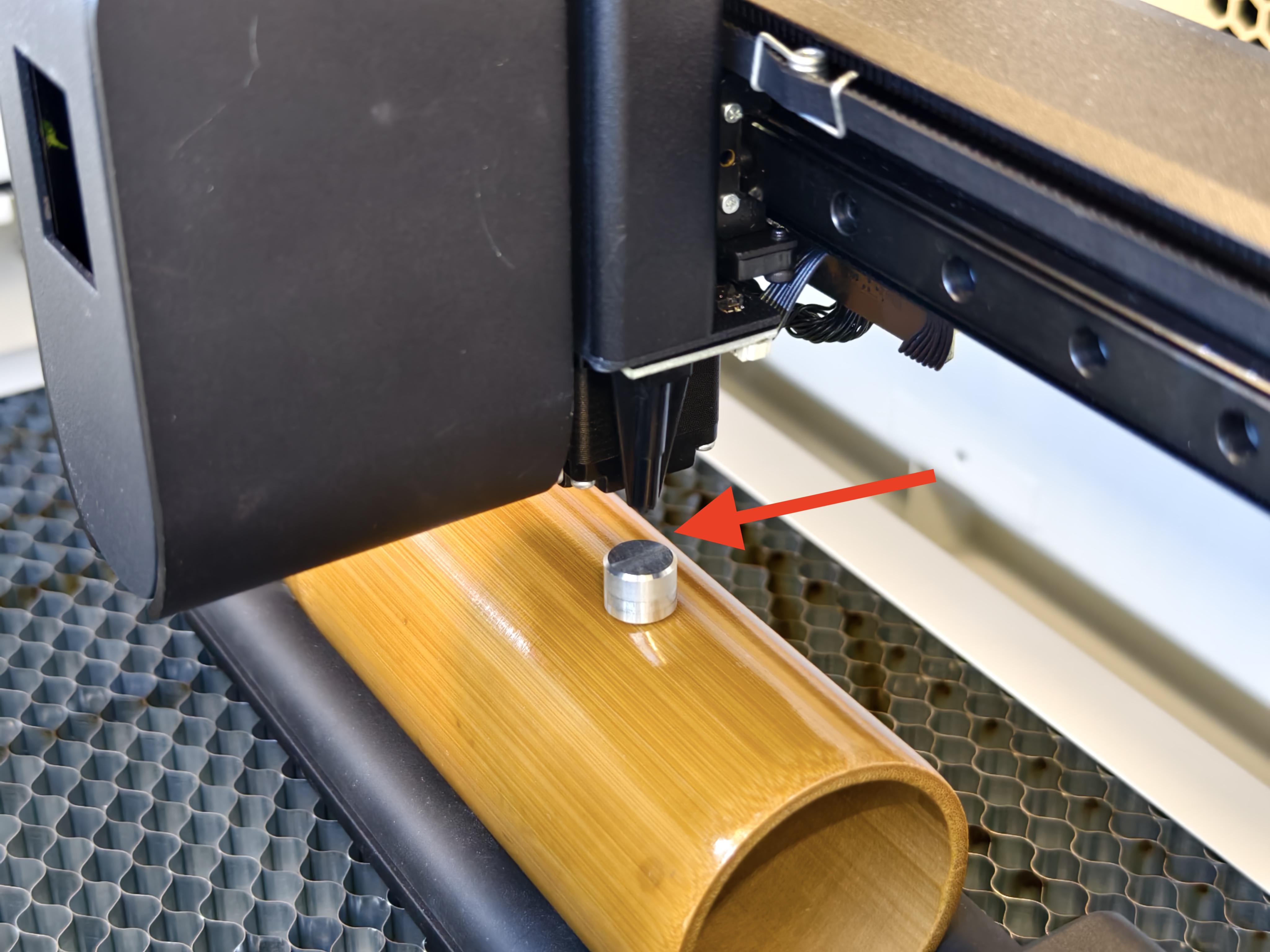

Breng de module naar de bovenkant of boven uw object. Plaats of houd het focusblok op het hoogste oppervlak van uw object. Beweeg de sonde boven het focusblok en laat de module zakken om ervoor te zorgen dat deze is uitgelijnd met het blok. Druk tweemaal op de knop of gebruik het paneel om automatisch scherp te stellen. Er verschijnt een herinneringsmelding op het scherm; ga verder met het proces.

Stap 5

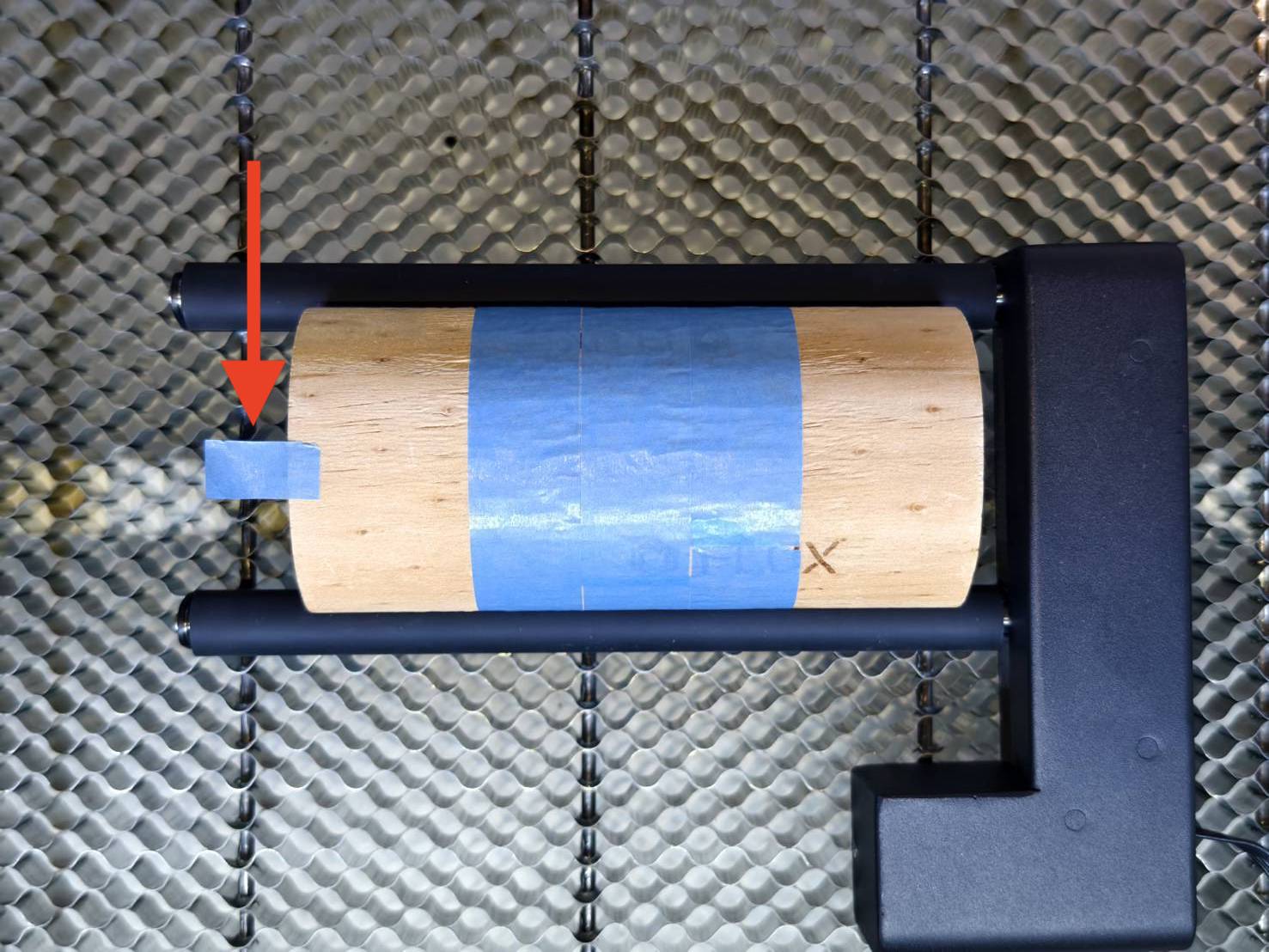

Plaats een stuk tape in het midden van uw object.
Dit is handig om het midden van het object te vinden bij gebruik van cameravoorbeeld en de software.

Stap 6

Start Beam Studio en laad uw bestand of afbeelding. Stel het werkgebied in op Ador en schakel de rotatiefunctie in.

Stap 7

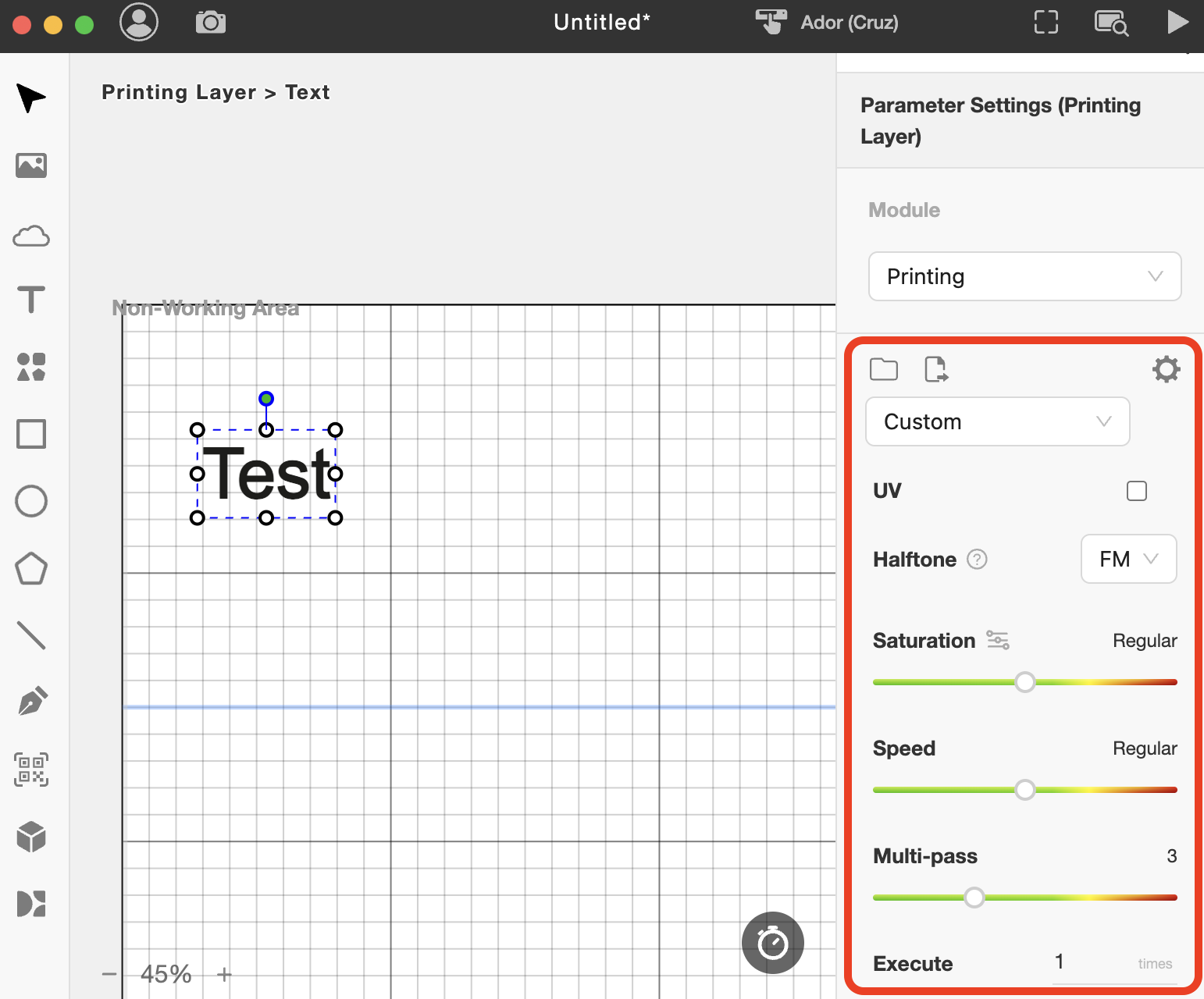

Stel de parameters van de taak in op basis van uw materiaal en module.
In mijn voorbeeld is de tekst in één kleur zwart, kleurcode #000000.

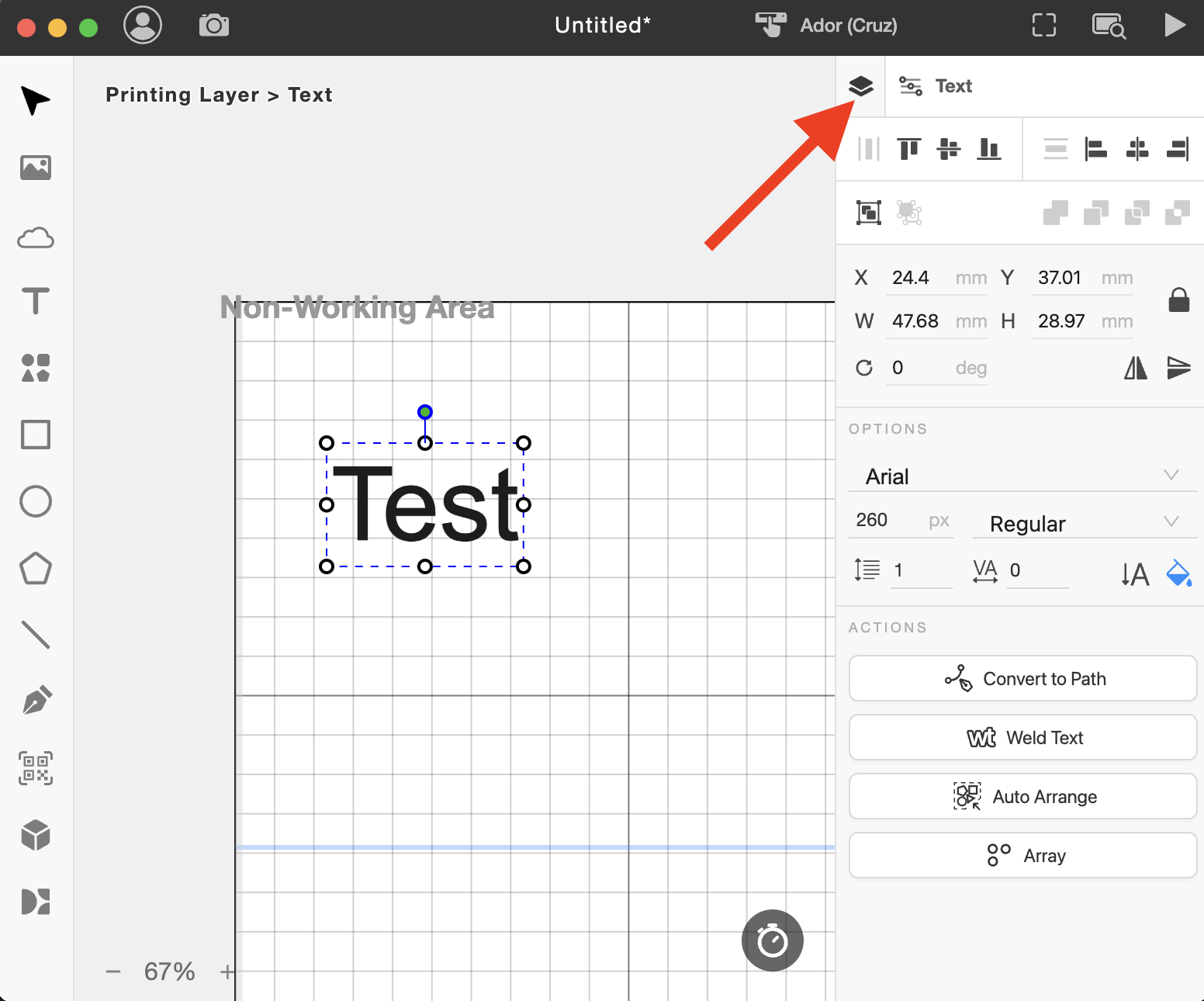

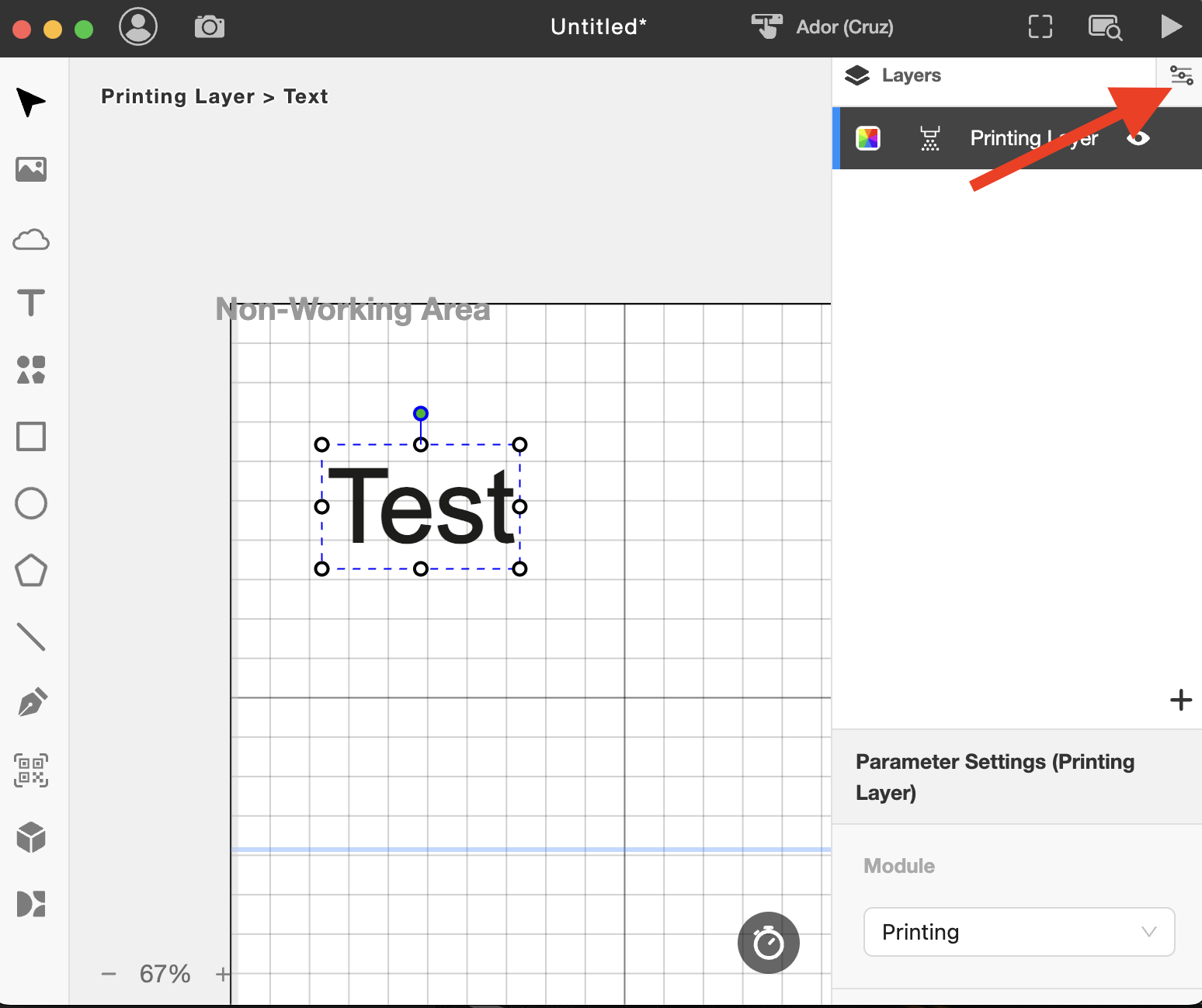

• Selecteer het bestand en voer de object-instellingen in.

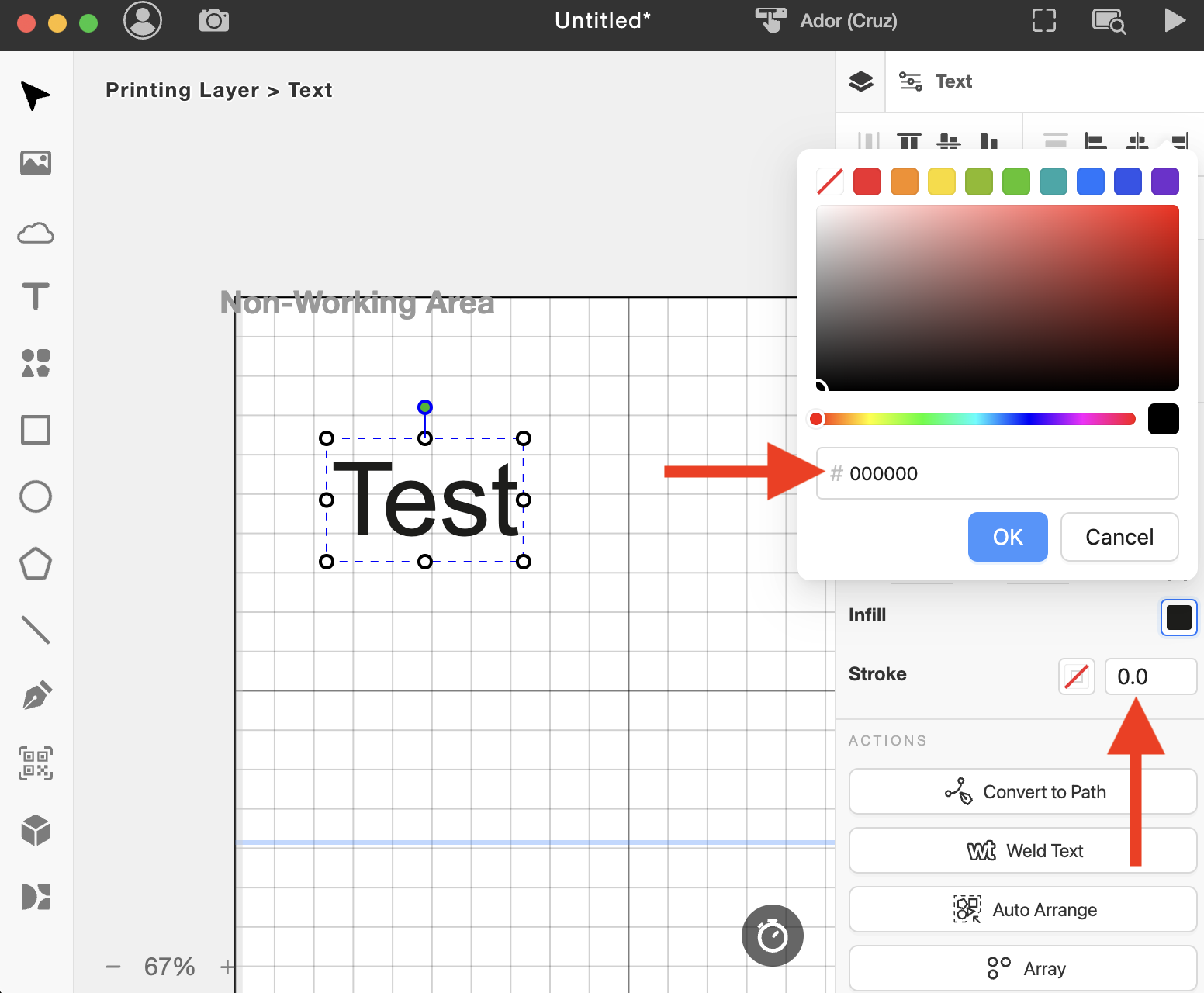

• Stel de tekst in op zwart, kleurcode #000000 zonder omlijning.


• Ga terug naar de laag-instellingen.

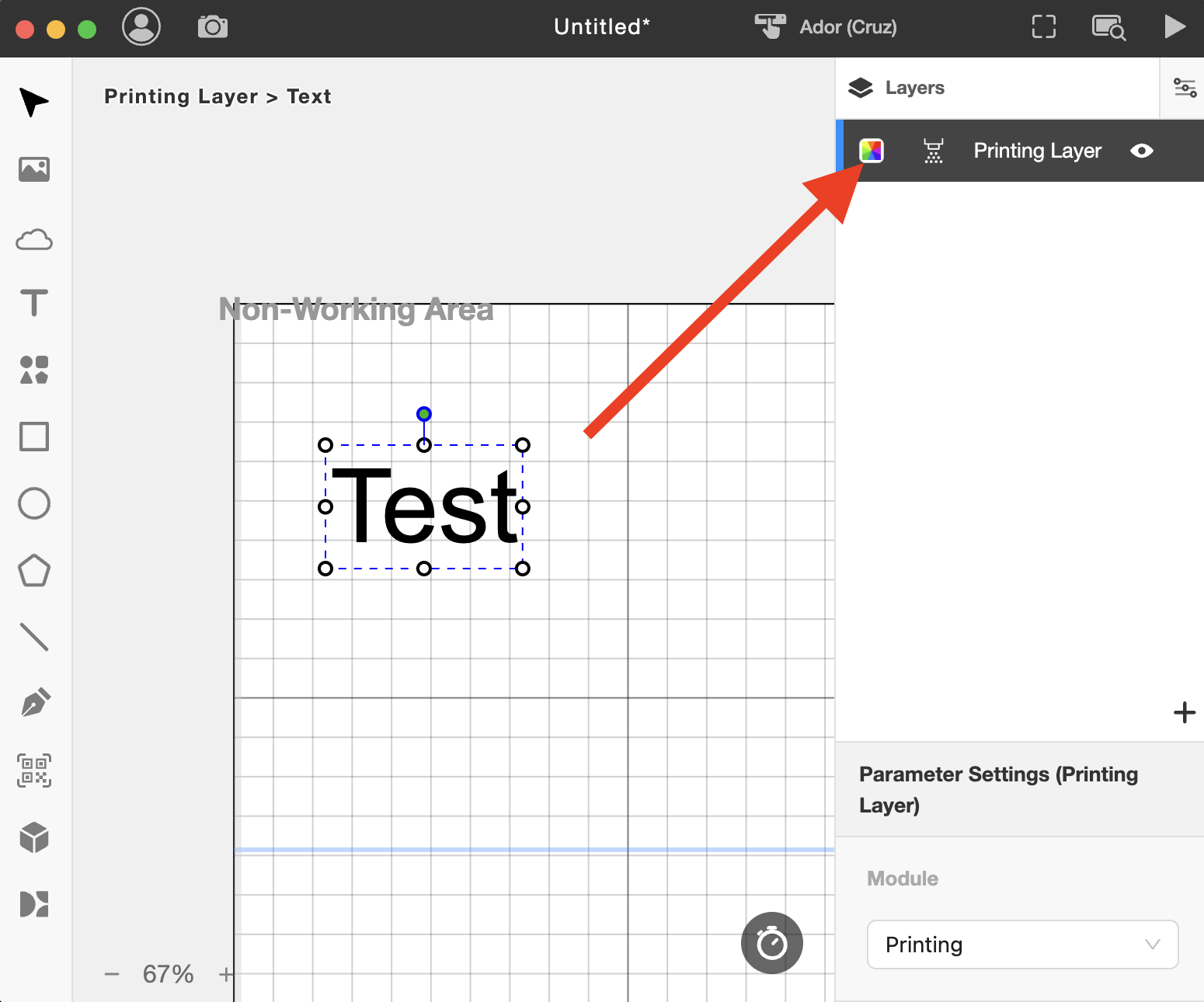

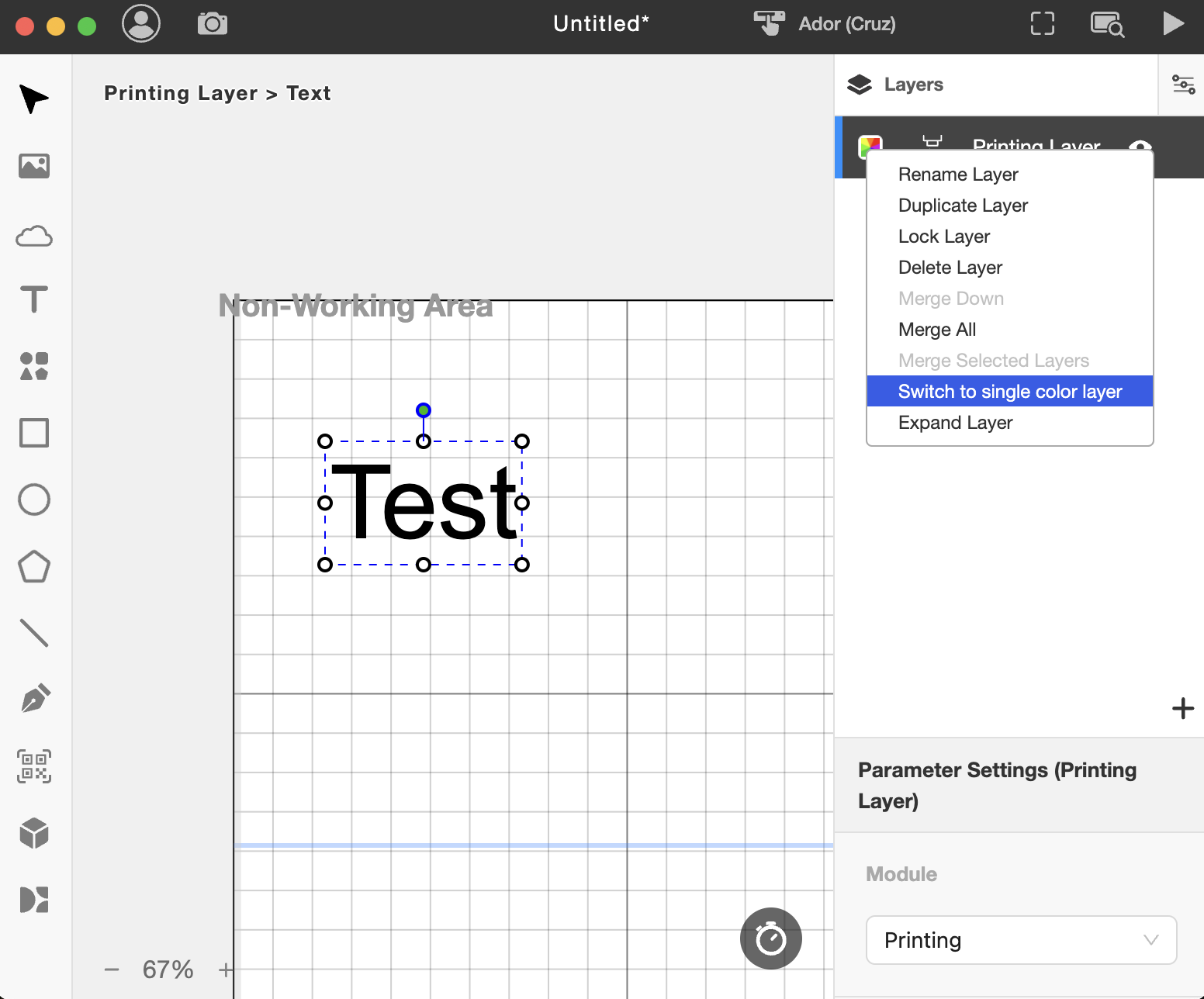

• Klik met de rechtermuisknop op het kleurpictogram om de instellingen te wijzigen naar enkelvoudige kleurmodus.

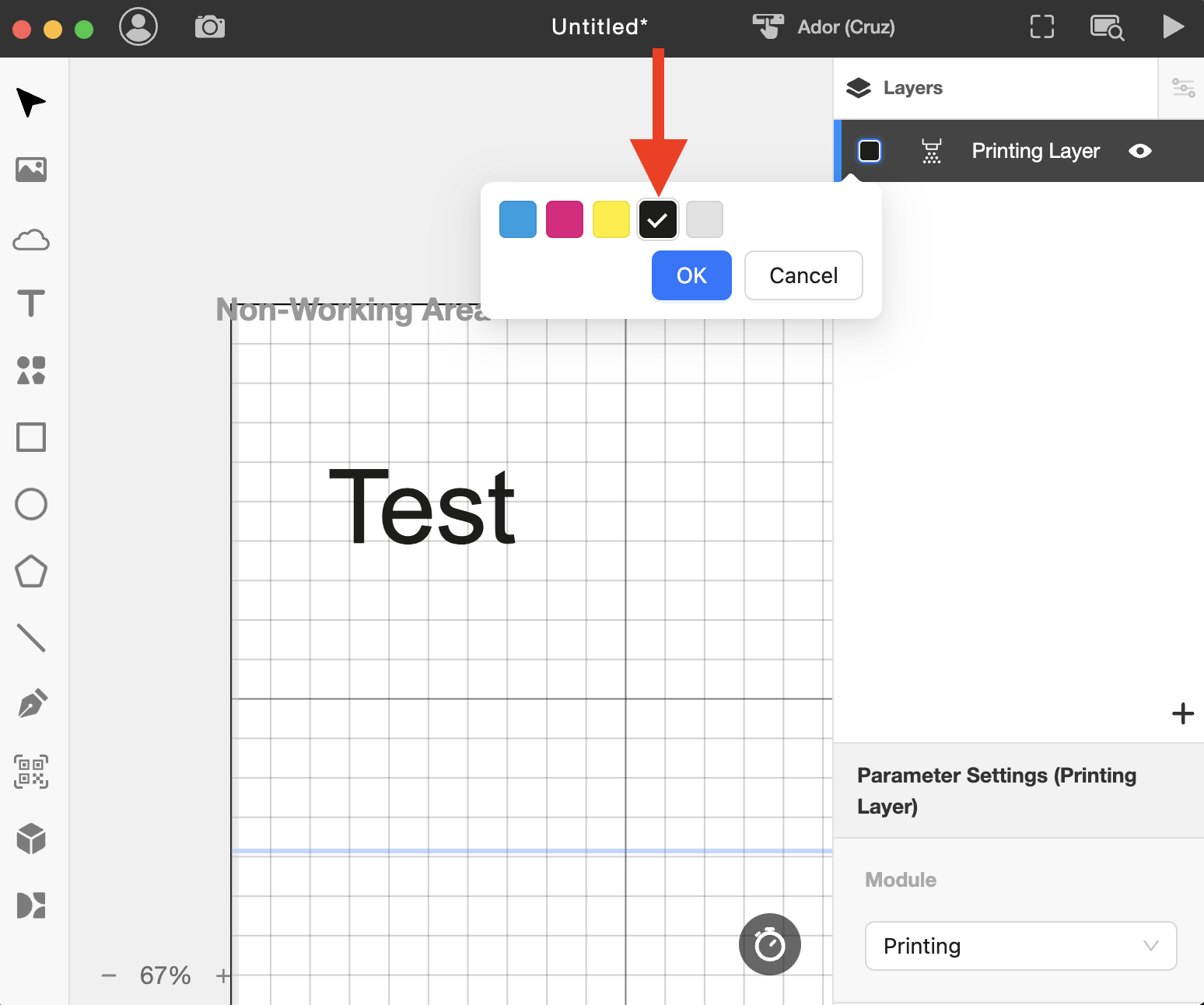

• Selecteer de kleur zwart om deze laag zwart te maken.



• Gebruik de standaardparameters of pas ze naar wens aan.


Stap 8

Controleer of de voorsprayplaat geïnstalleerd moet worden of niet.

• Als uw honingraat zich in de bovenste laag van 37mm / 1.4 inch bevindt, hoeft de voorsprayplaat niet geïnstalleerd te worden. Plaats de primersticker direct rond de twee openingen.

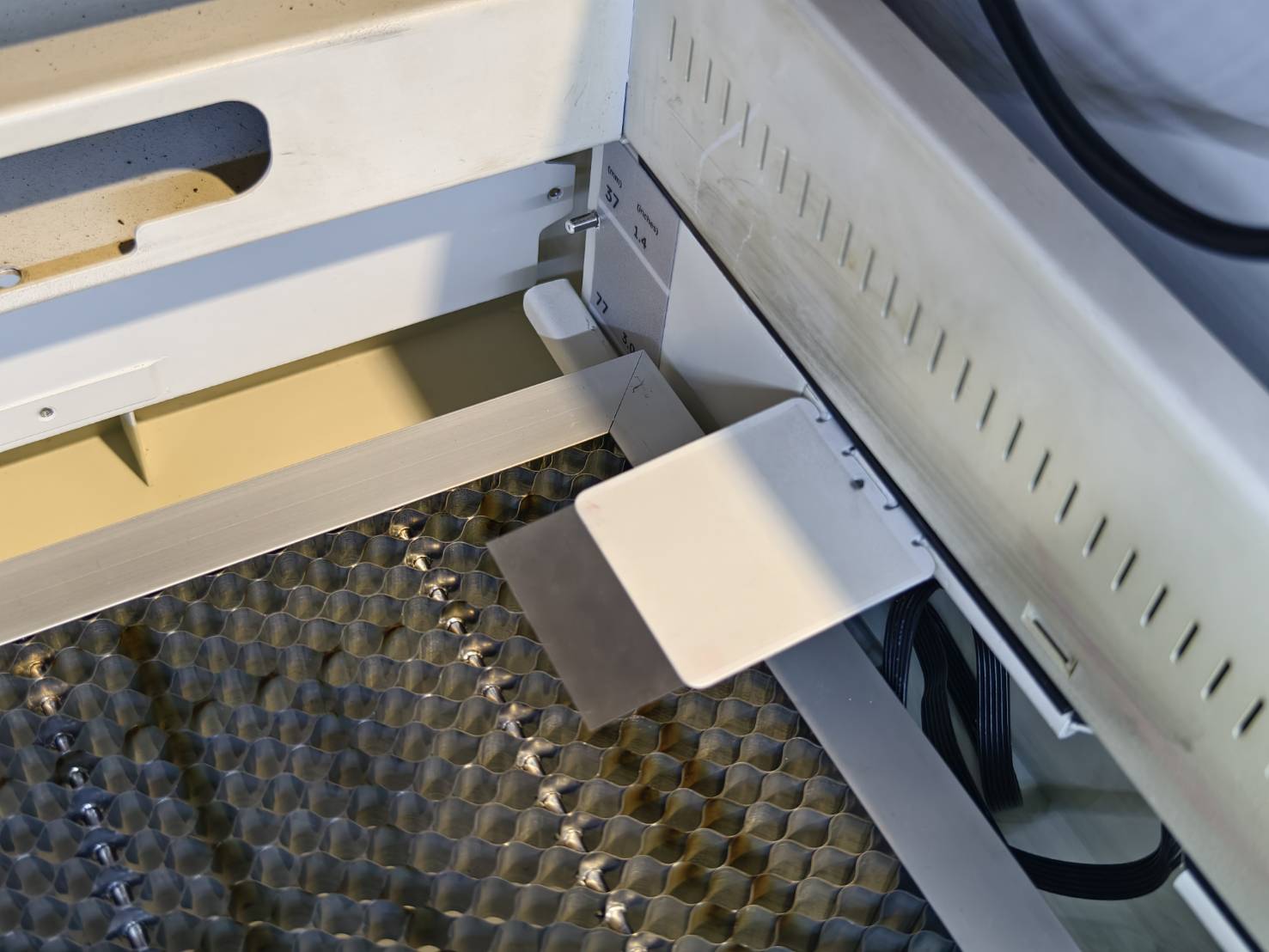

• Als uw honingraat zich in een van de andere lagen lager dan 37mm / 1.4 inch bevindt,plaats dan de voorsprayplaat aan de rechterkant van het werkgebied en breng de primersticker aan op de plaat.


Stap 9

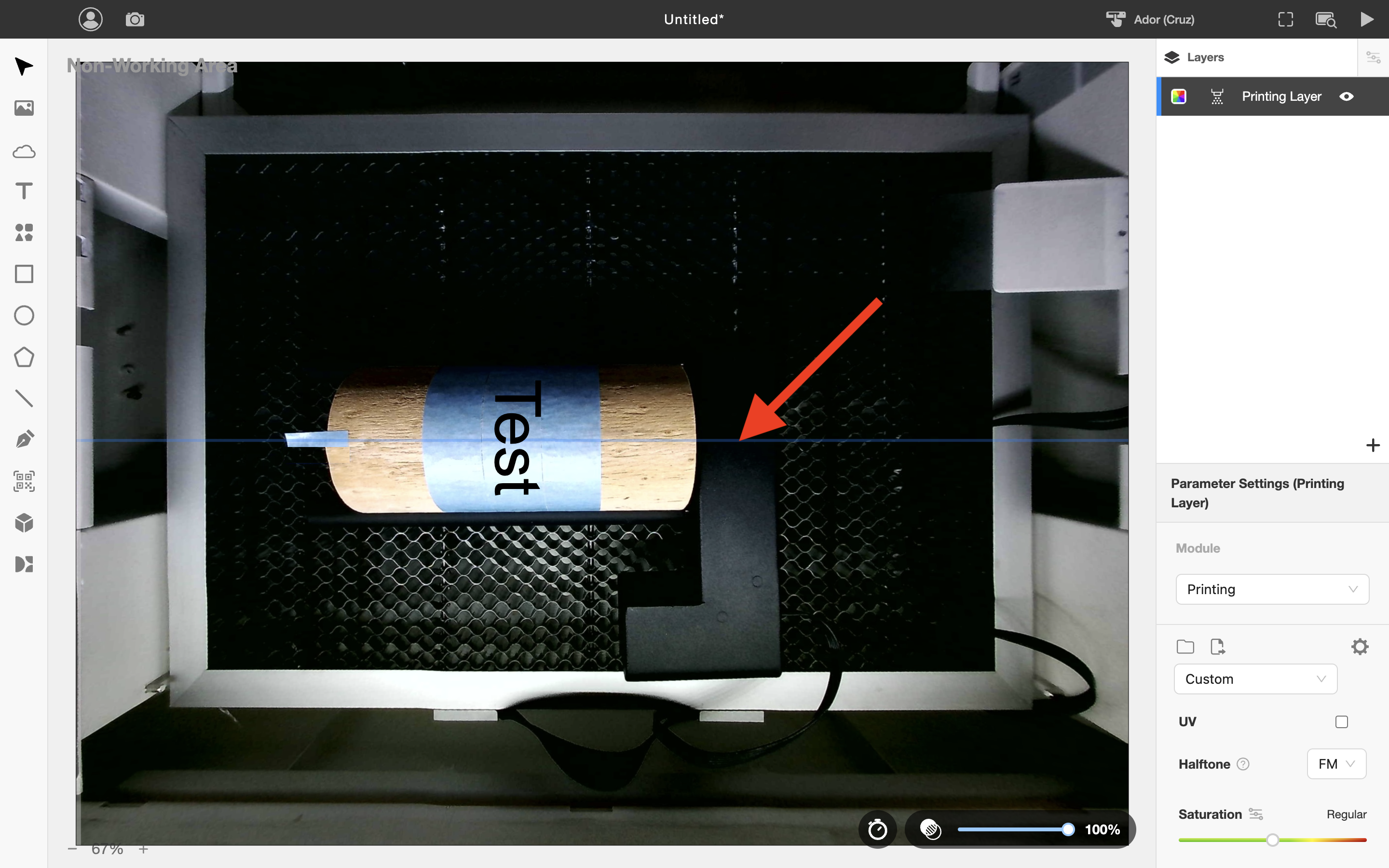

Maak een foto en plaats de tekst of het ontwerp op uw printobject.

• Sluit de deur en voer een cameravoorbeeld uit om een foto te maken.


• Plaats na het maken van de foto je afbeelding op het object en roteer indien nodig.

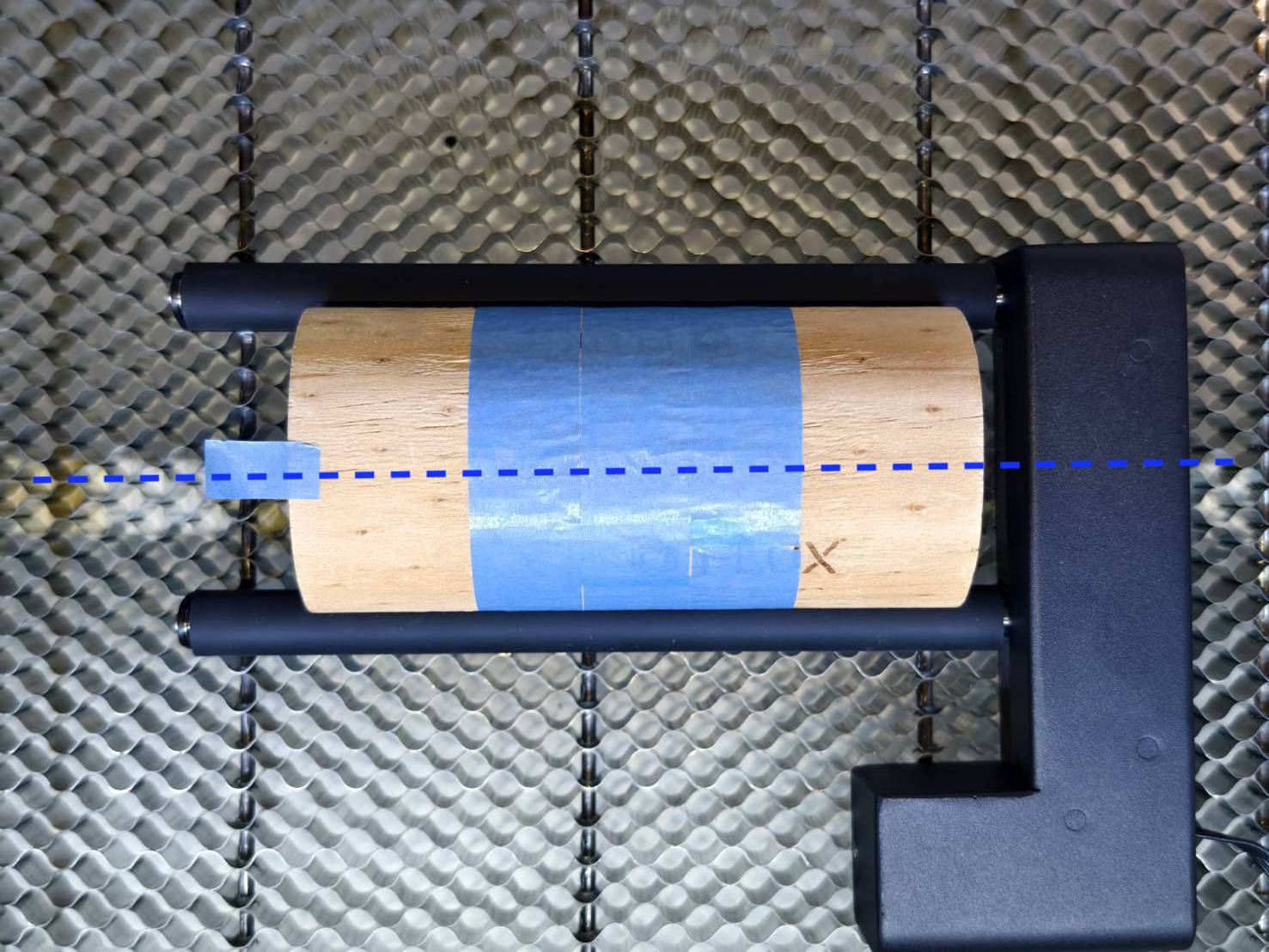

• Sleep de blauwe lijn in het midden van je object om het middelpunt in te stellen.


(In de Ador Rotary-modus zal het voorspray-pictogram in de software verdwijnen, omdat het voorspraygebied automatisch wordt ingesteld op de plaat rond de twee openingen.)

Stap 10

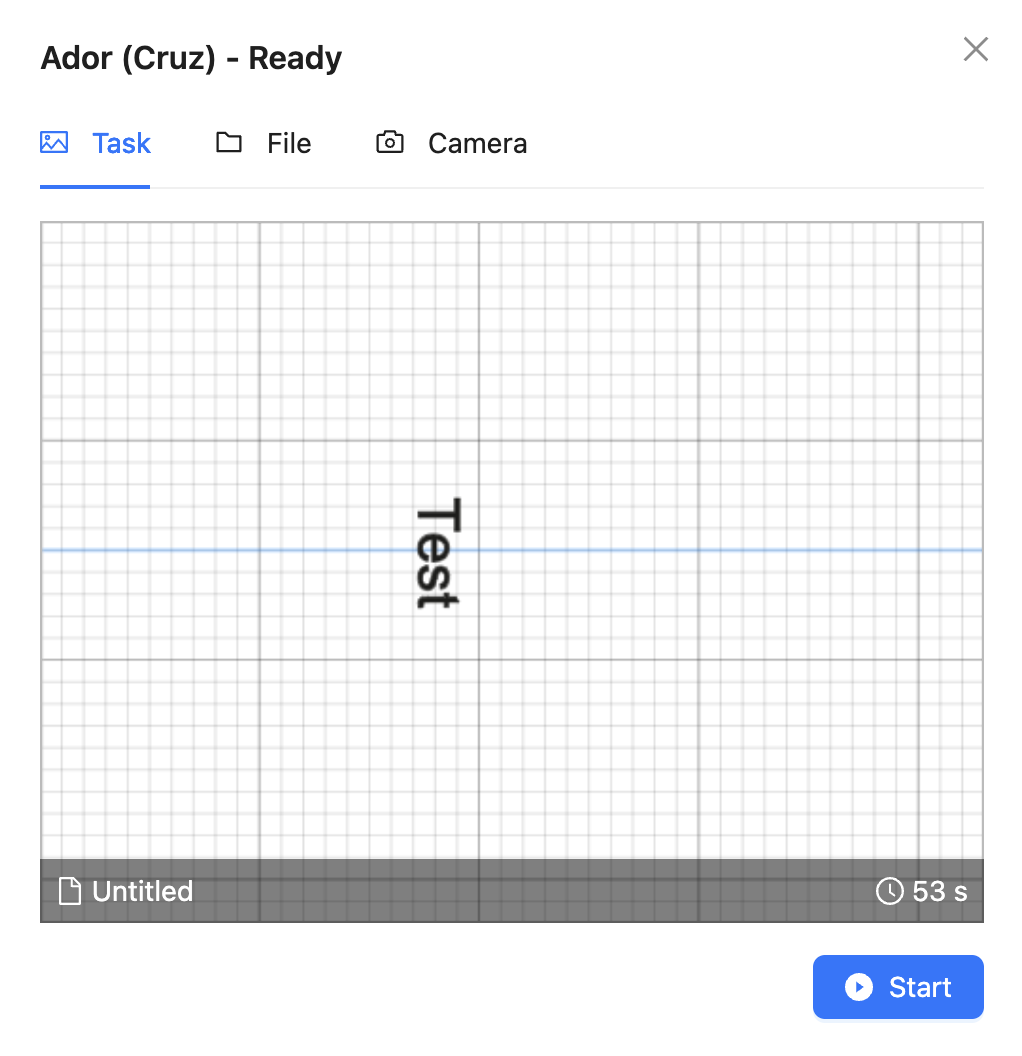

Start de taak.

Stap 11

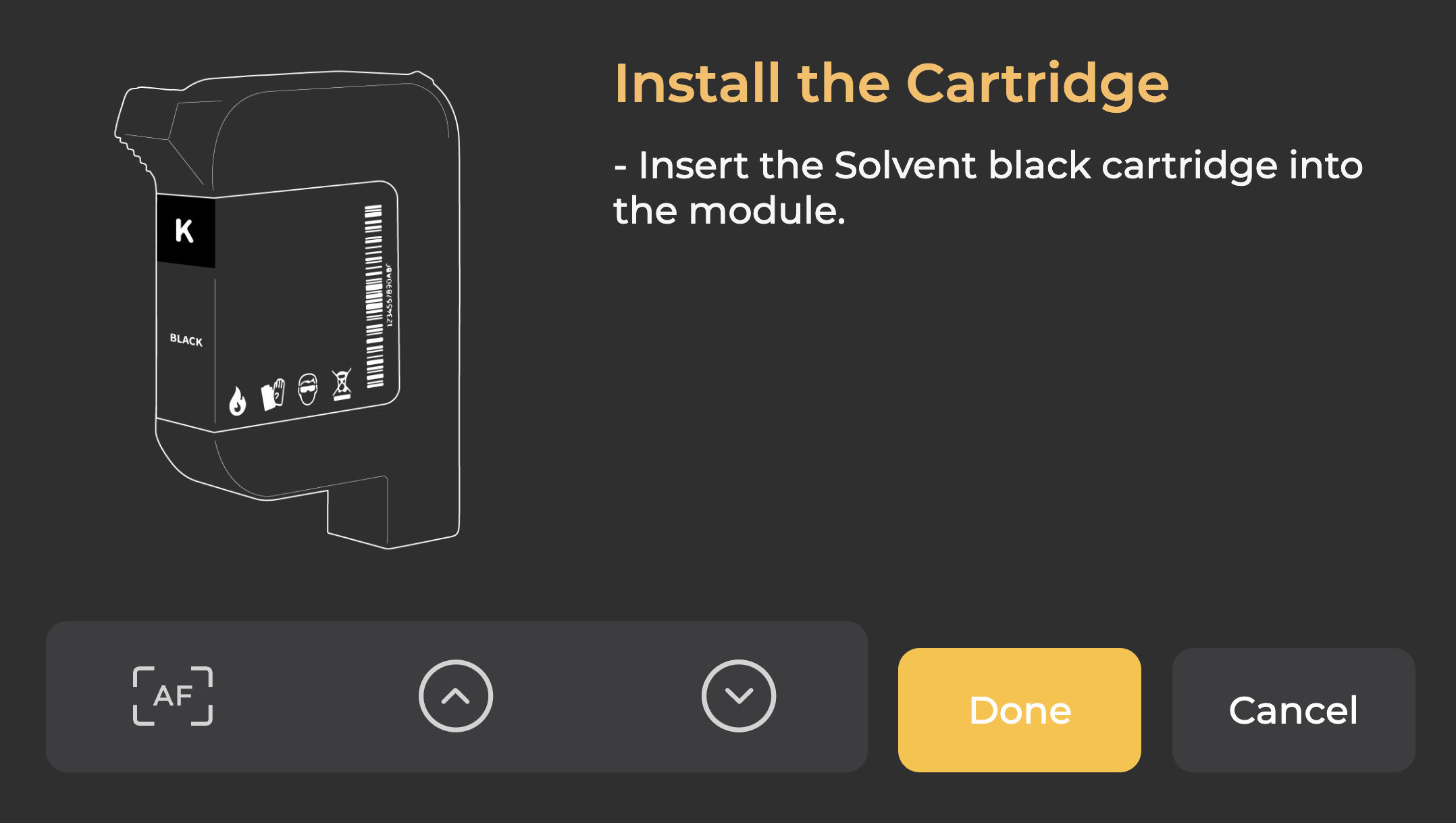

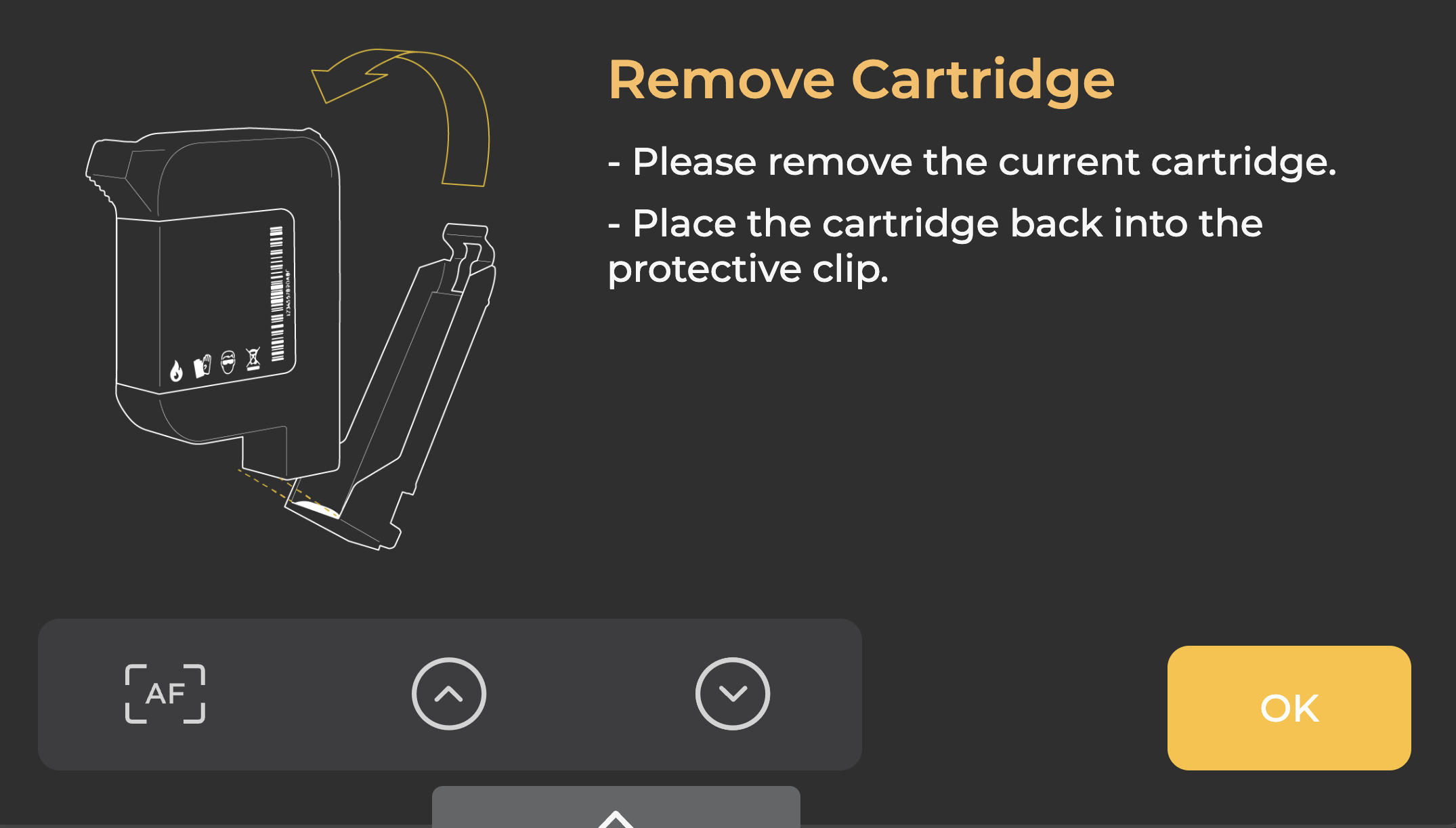

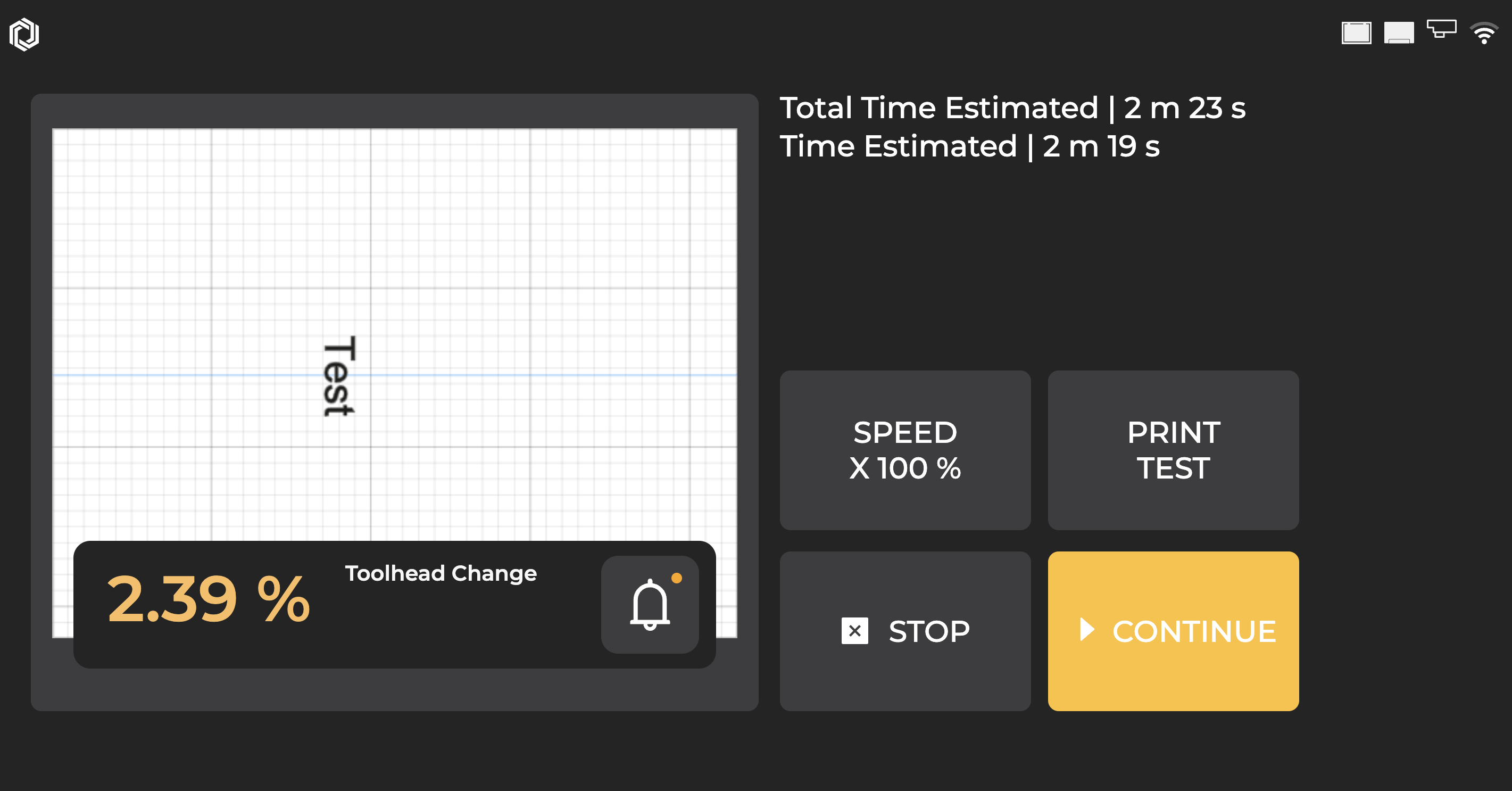

Nadat je de taak hebt gestart, wordt je gevraagd om de kleurcartridge meerdere keren te verwisselen totdat de taak is voltooid. Volg de instructies op het aanraakscherm van de machine.

Stap 12

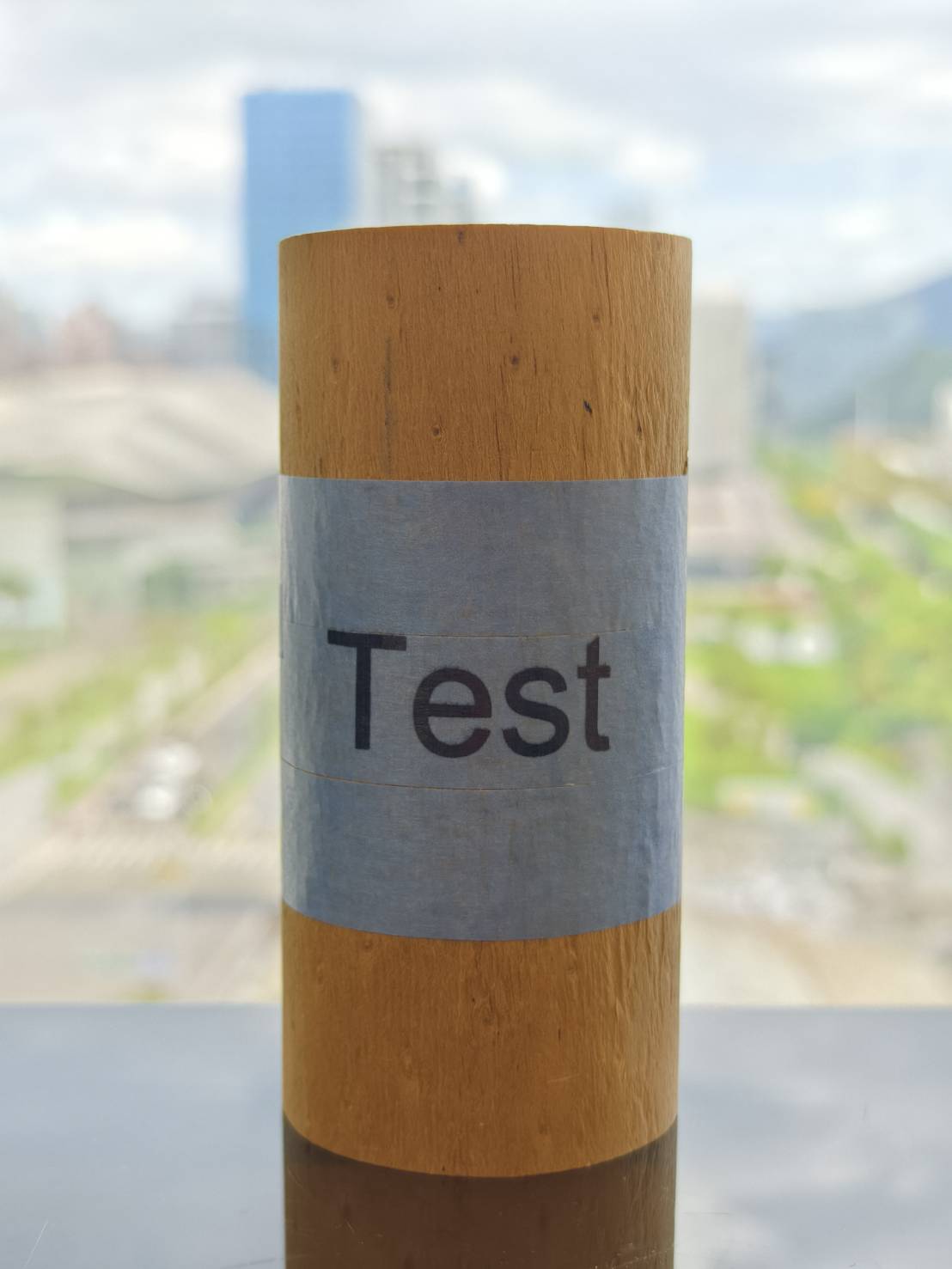

Controleer het resultaat.
